Подержанный шлифовальный станок VOUMARD VM150 с ЧПУ для внутреннего/наружного шлифования

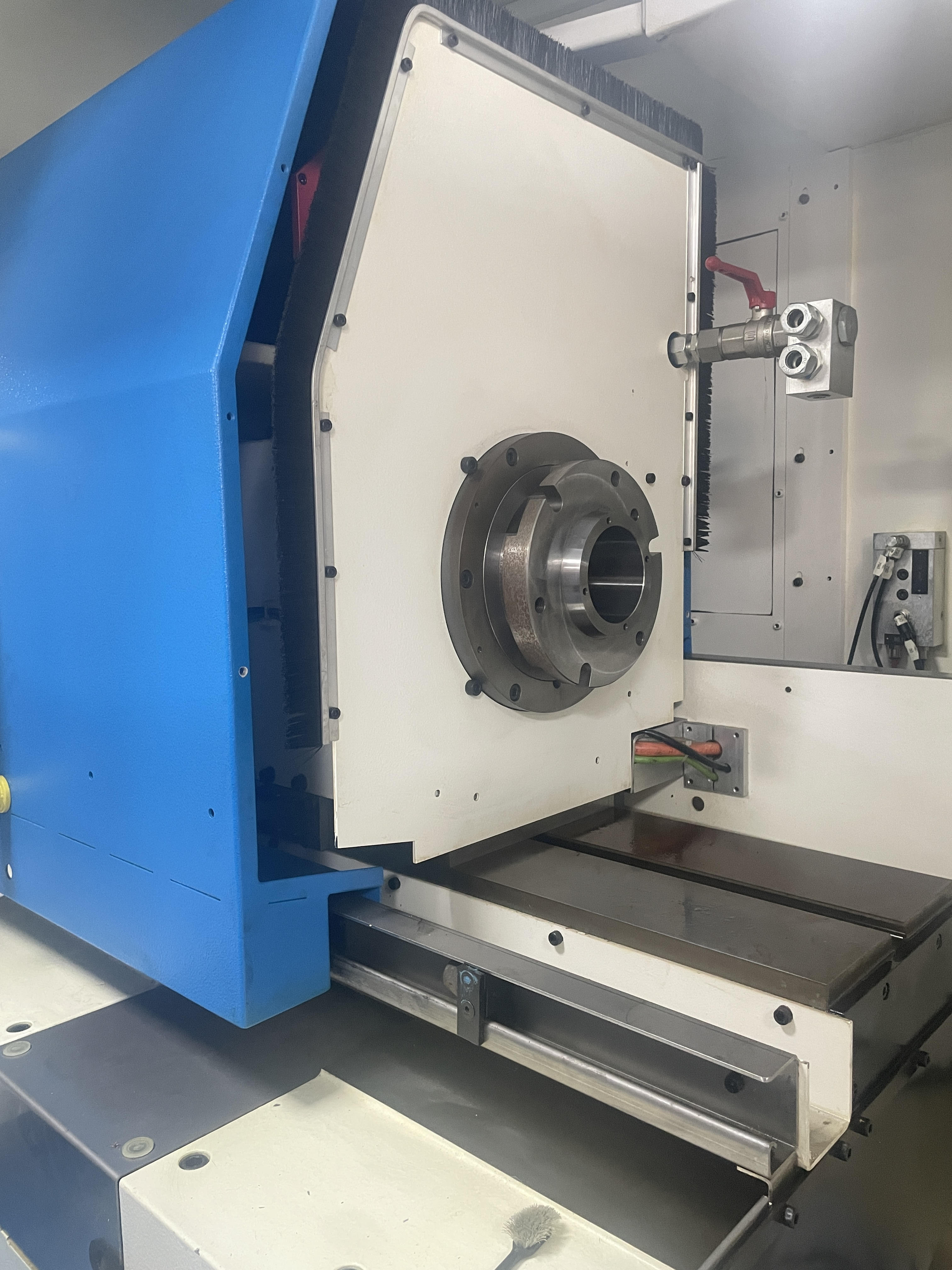

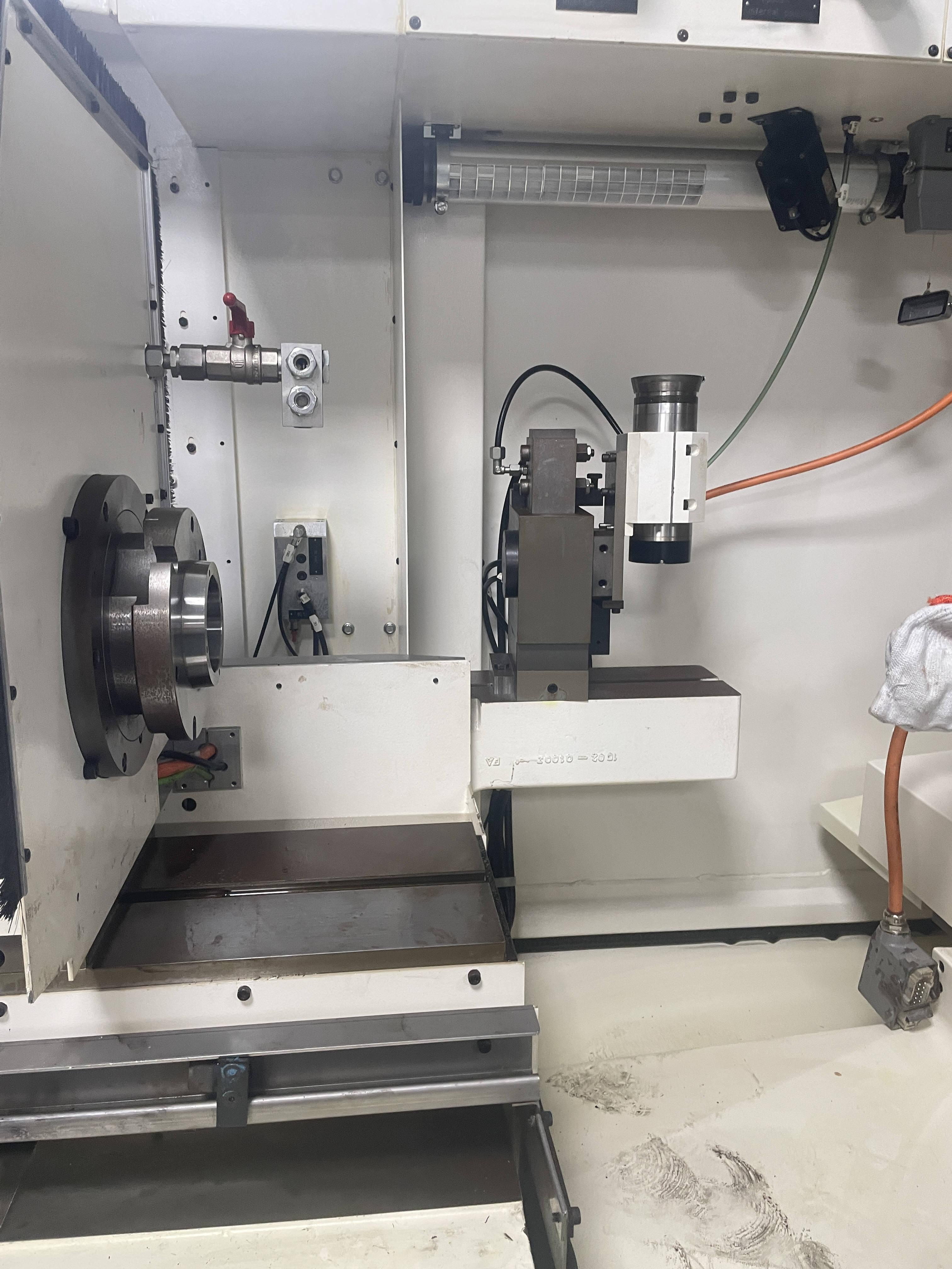

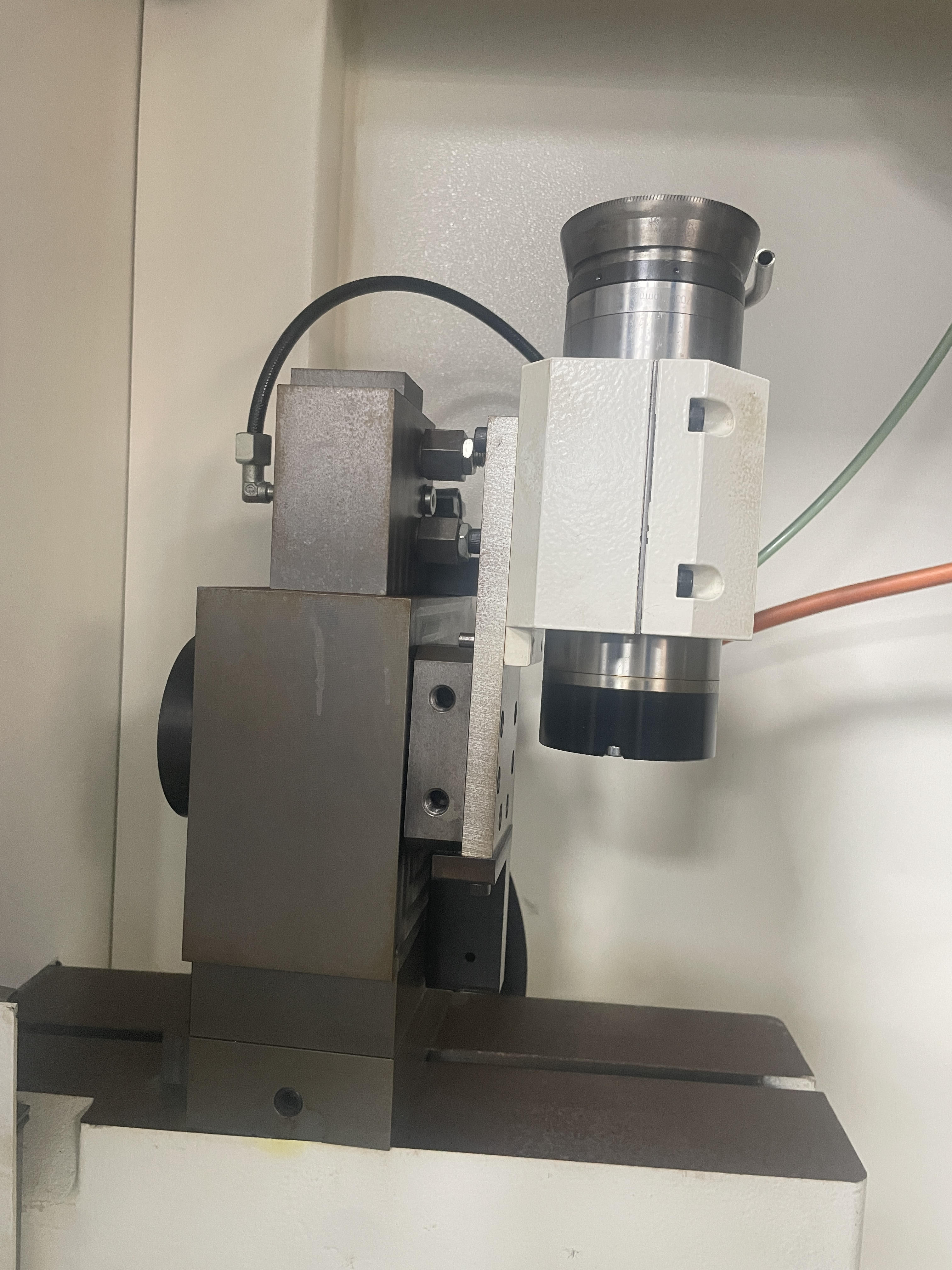

VOUMARD VM150 CNC ID/OD & Face Grinding Machine

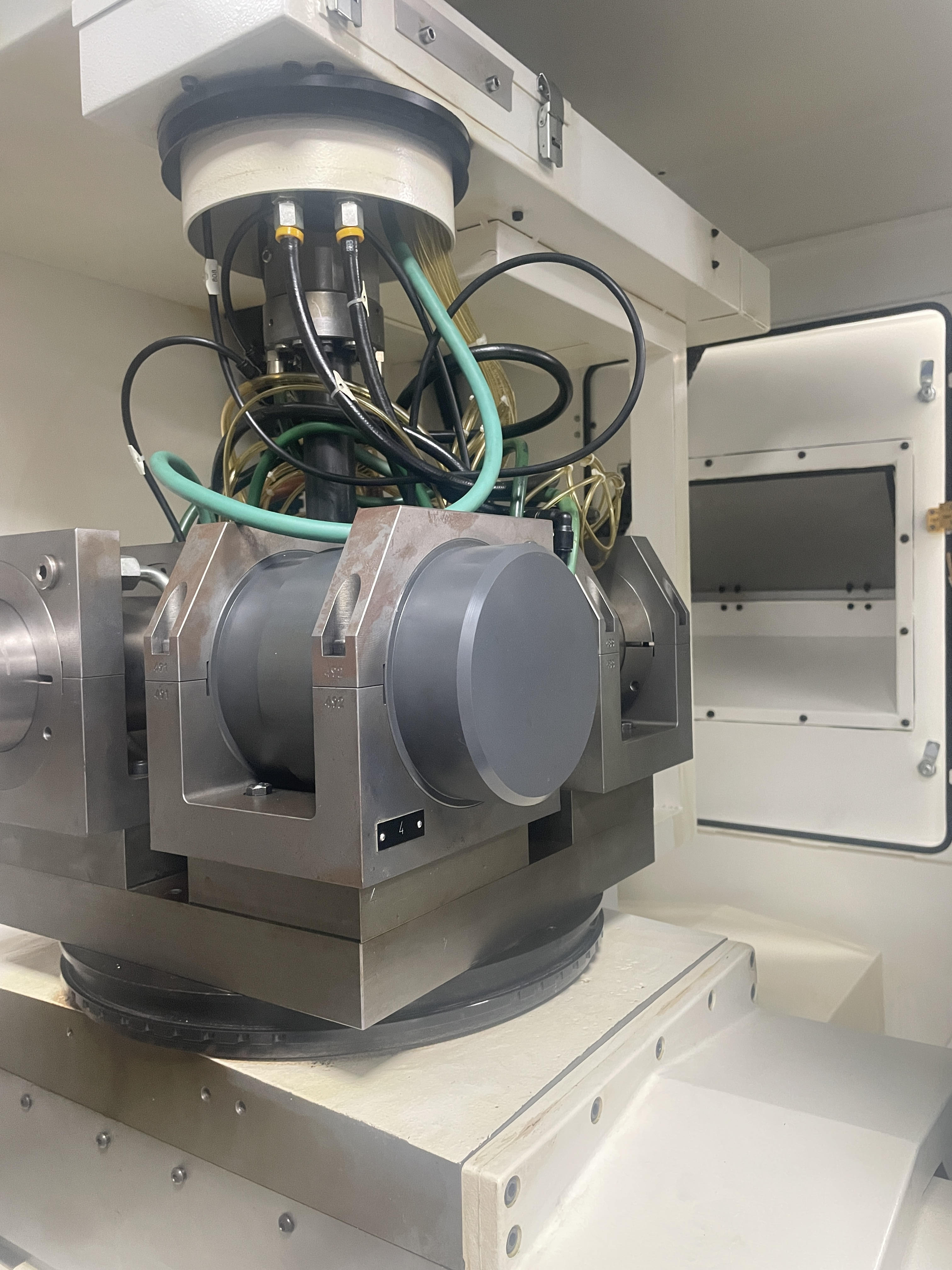

Загрузка карусели. ..

Особенность продукта

Подержанный станок VOUMARD VM150 — это швейцарский станок с ЧПУ для внутреннего и наружного круглого шлифования, предназначенный для ответственных прецизионных деталей. С системой управления FANUC Series 32i-Model A, перемещением по оси X 230 мм, перемещением по оси Z 500 мм и разрешением осей 0,1 мкм он обеспечивает гибкое решение для задач прецизионного внутреннего, наружного и торцевого шлифования. Он подходит для производства шпинделей, гидравлических компонентов, подшипников, зубчатых колес, инструментальной оснастки, автомобильных, аэрокосмических и других высокоточных производственных применений.

Описание продукта

Подержанный шлифовальный станок с ЧПУ VOUMARD VM150 из Швейцарии предназначен для прецизионного внутреннего, наружного цилиндрического и торцового шлифования. Он оснащен системой ЧПУ FANUC Series 32i-Model A и обеспечивает перемещение по оси X — 230 мм, перемещение по оси Z — 500 мм и разрешение по осям 0,1 мкм. Это удачный вариант для производителей, выпускающих прецизионные шпиндели, гидравлические компоненты, зубчатые колеса, подшипники, инструментальную оснастку и другие высокоточные механические детали.

Платформа VOUMARD VM150 предназначена для гибкого шлифования внутренних и наружных диаметров заготовок среднего и большого размера и может использоваться как для мелкосерийного, так и для серийного производства.

Технические характеристики

Характеристика	VOUMARD VM150
Состояние	Б/у / подержанный
Марка	VOUMARD
Модель	VM150
Страна происхождения	Швейцария
Тип станка	Шлифовальный станок с ЧПУ для внутреннего/наружного цилиндрического и торцового шлифования

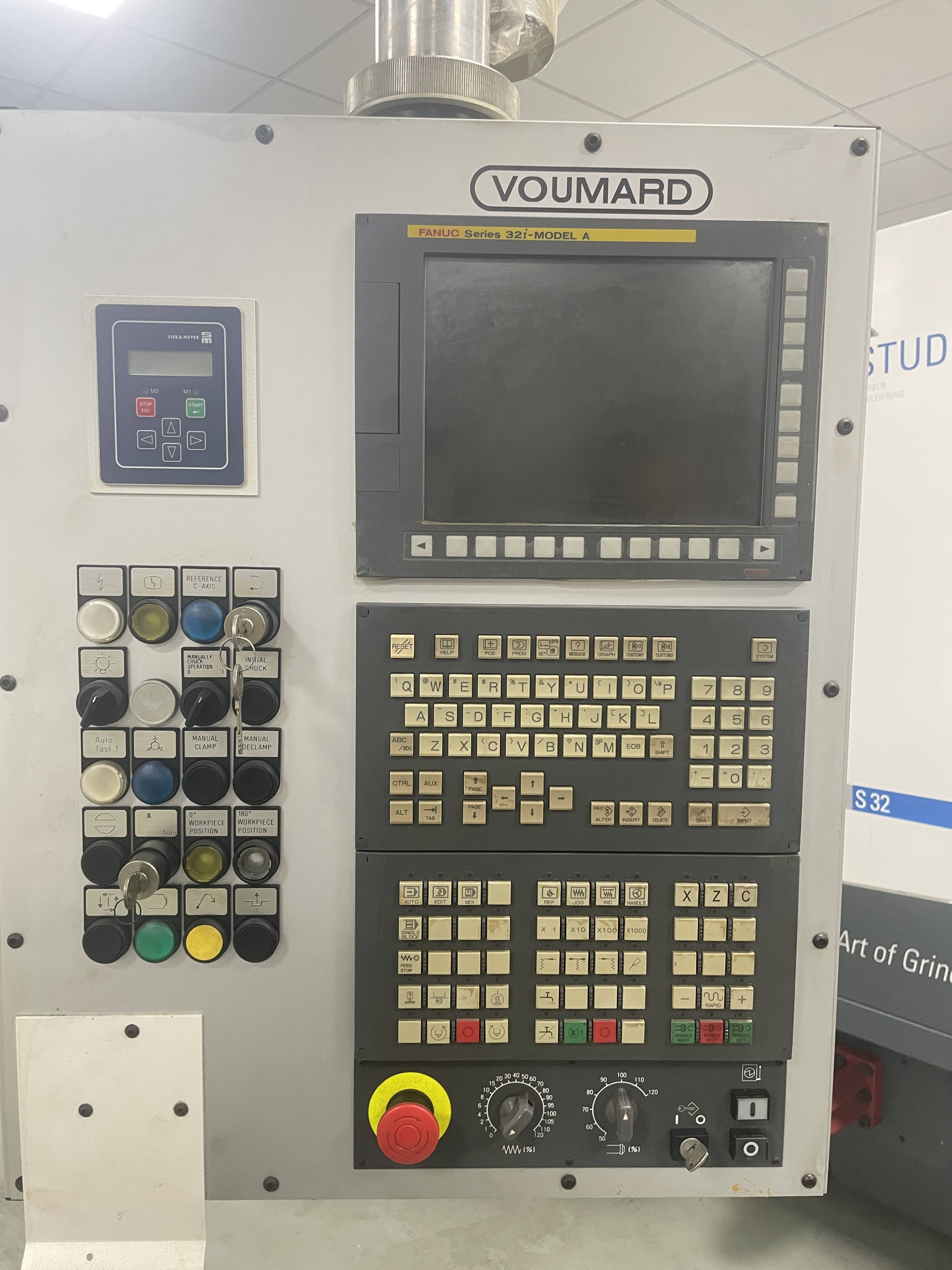

Система ЧПУ	FANUC Series 32i-Model A
Диапазон внутреннего шлифования	До 200 мм + диаметр шлифовального круга
Диапазон наружного шлифования	Макс. 260 мм минус диаметр шлифовального круга
Рекомендуемая глубина шлифования	Макс. 250 мм
Диаметр обработки в стандартном брызгозащитном кожухе	380 мм
Диаметр обработки над столом бабки изделия	350 мм
Диаметр обработки в выемке	500 мм
Программируемая частота вращения бабки изделия	0–850 об/мин или 560 об/мин в зависимости от конфигурации
Перемещение по оси X	230 мм
Перемещение по оси Z	500 мм
Разрешение по осям	0,1 мкм
Ускоренное перемещение по оси X	10 м/мин
Ускоренное перемещение по оси Z	20 м/мин
Высота центров над столом бабки изделия	200 мм
Прибл. масса станка	5 000–6 000 кг

Техническое примечание: Возможности шлифования и доступные процессы могут различаться в зависимости от установленного комплекта шпинделей, шлифовальной головки, патрона, приспособлений и других опций, зависящих от конкретного станка. Окончательные возможности следует подтверждать с учетом обрабатываемой заготовки и технологических требований покупателя.

Области применения и подходящие заготовки

Подержанный станок с ЧПУ VOUMARD VM150 для внутреннего и наружного шлифования особенно подходит производителям, которым требуется точное шлифование внутренних отверстий, наружных диаметров и торцов на одной гибкой станочной платформе. VOUMARD относит гидравлические компоненты, шпиндели, подшипники и зубчатые колеса к типовым применениям платформы VM150.

Типовые применения этого станка включают прецизионные шпиндели станков и пневматические шпиндели, компоненты гидравлических насосов, корпуса клапанов и золотники, прецизионные зубчатые колеса, шлицевые соединения, муфты и торцевые зубчатые колеса, компоненты подшипников, прецизионные компоненты для аэрокосмической промышленности, детали из медицинских сплавов, прецизионные компоненты для автомобильной промышленности, пуансоны, выталкивающие штифты и твердосплавные компоненты пресс-форм, прецизионные приспособления и технологическую оснастку, детали трансмиссии валового типа, цанги и компоненты для закрепления инструмента, а также прецизионные компоненты, используемые в полупроводниковом оборудовании, аккумуляторном оборудовании, оборудовании для автоматизации и промышленном оборудовании.

Этот станок особенно привлекателен, когда производителю необходимо объединить различные операции прецизионного шлифования, сократив при этом повторные установки заготовок.

Часто задаваемые вопросы

Может ли VOUMARD VM150 выполнять как внутреннее, так и наружное шлифование?

Да. Платформа VM150 спроектирована как гибкий станок с ЧПУ для внутреннего и наружного цилиндрического шлифования. Этот предлагаемый станок также сконфигурирован для операций торцевого шлифования. Фактические технологические возможности зависят от установленного шлифовального шпинделя, шлифовальной бабки и конфигурации оснастки.

Какова максимальная производительность шлифования станка VOUMARD VM150?

В опубликованной спецификации VM150 указаны следующие характеристики: возможность внутреннего шлифования до 200 мм плюс диаметр шлифовального круга, возможность наружного шлифования 260 мм минус диаметр шлифовального круга и рекомендуемая максимальная глубина шлифования 250 мм.

Какие запчасти подходят к этому подержанному шлифовальному станку VOUMARD с ЧПУ?

Он хорошо подходит для таких прецизионных деталей, как шпиндели, подшипники, гидравлические детали, зубчатые колёса, шлицевые соединения, муфты, детали клапанов, прецизионная оснастка, валы и другие детали, требующие точного шлифования отверстий и цилиндрических поверхностей. VOUMARD особо указывает гидравлические компоненты, шпиндели, подшипники и зубчатые колёса среди типичных областей применения VM150.

Можно ли адаптировать этот VOUMARD VM150 под мою конкретную заготовку?

В зависимости от требуемого процесса можно оценить специальные приспособления, оснастку, шлифовальные круги и другое оборудование для конкретных применений. Отправка чертежа заготовки, материала, размеров шлифования, допуска и требований к шероховатости поверхности — самый быстрый способ определить, подходит ли станок.
