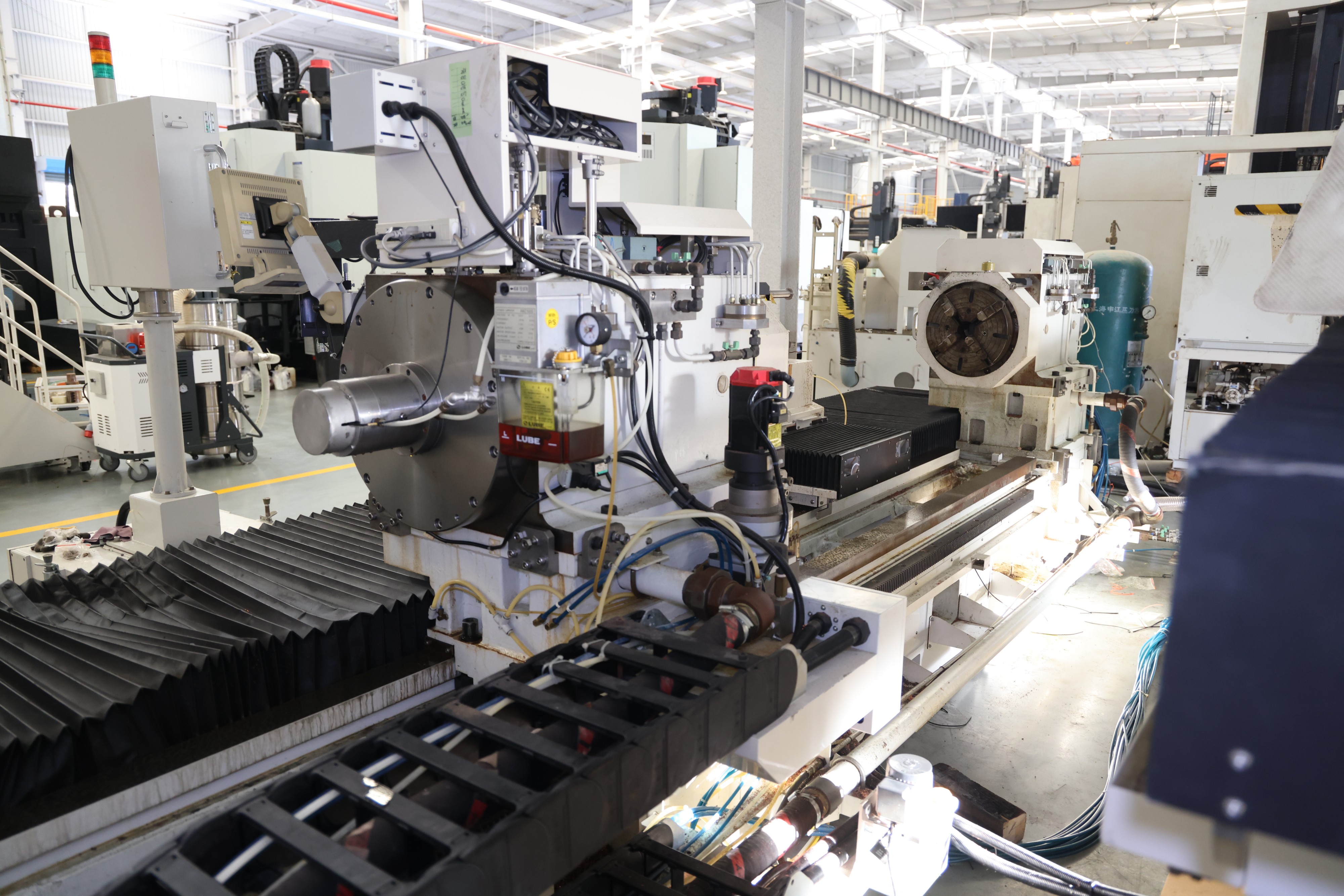

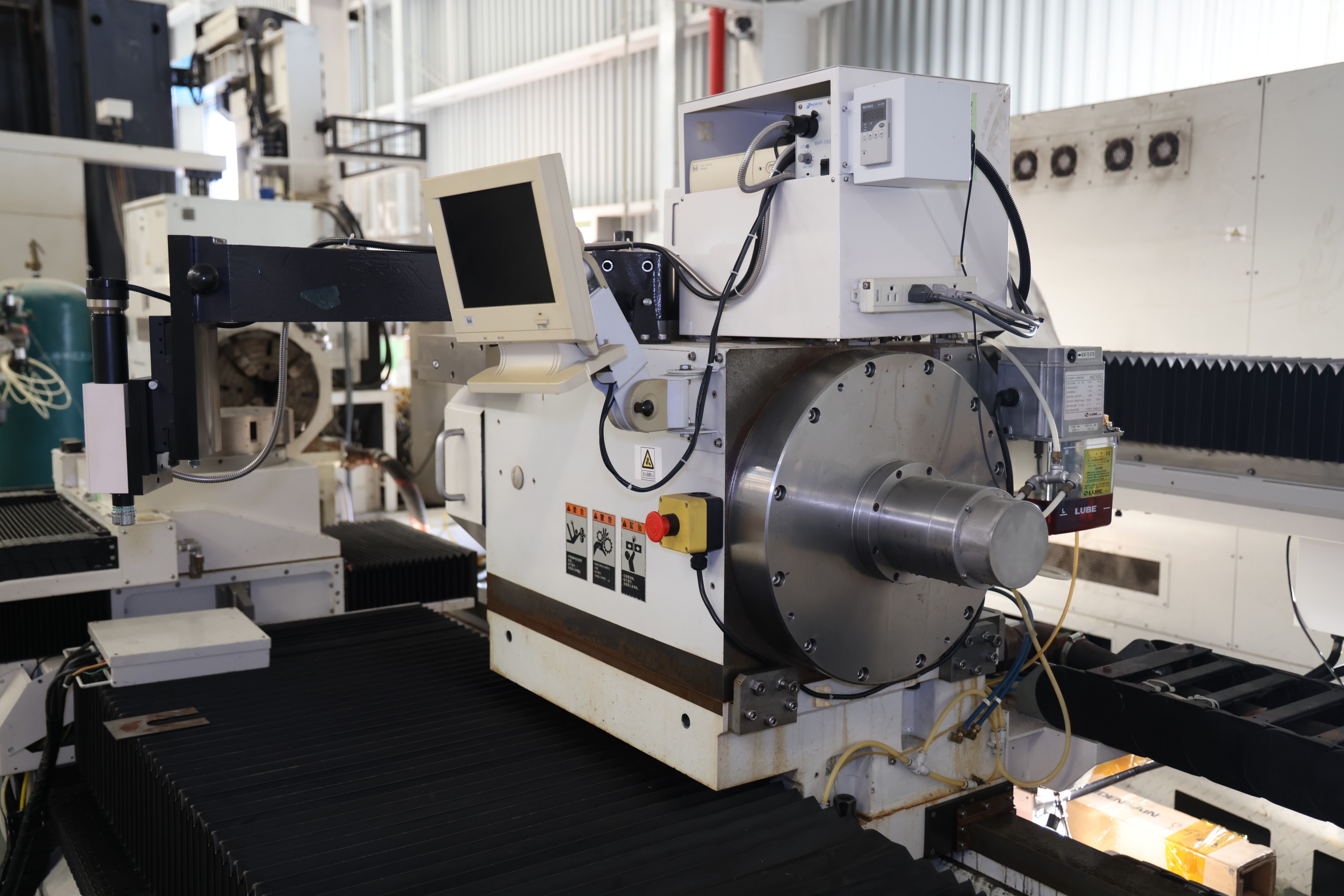

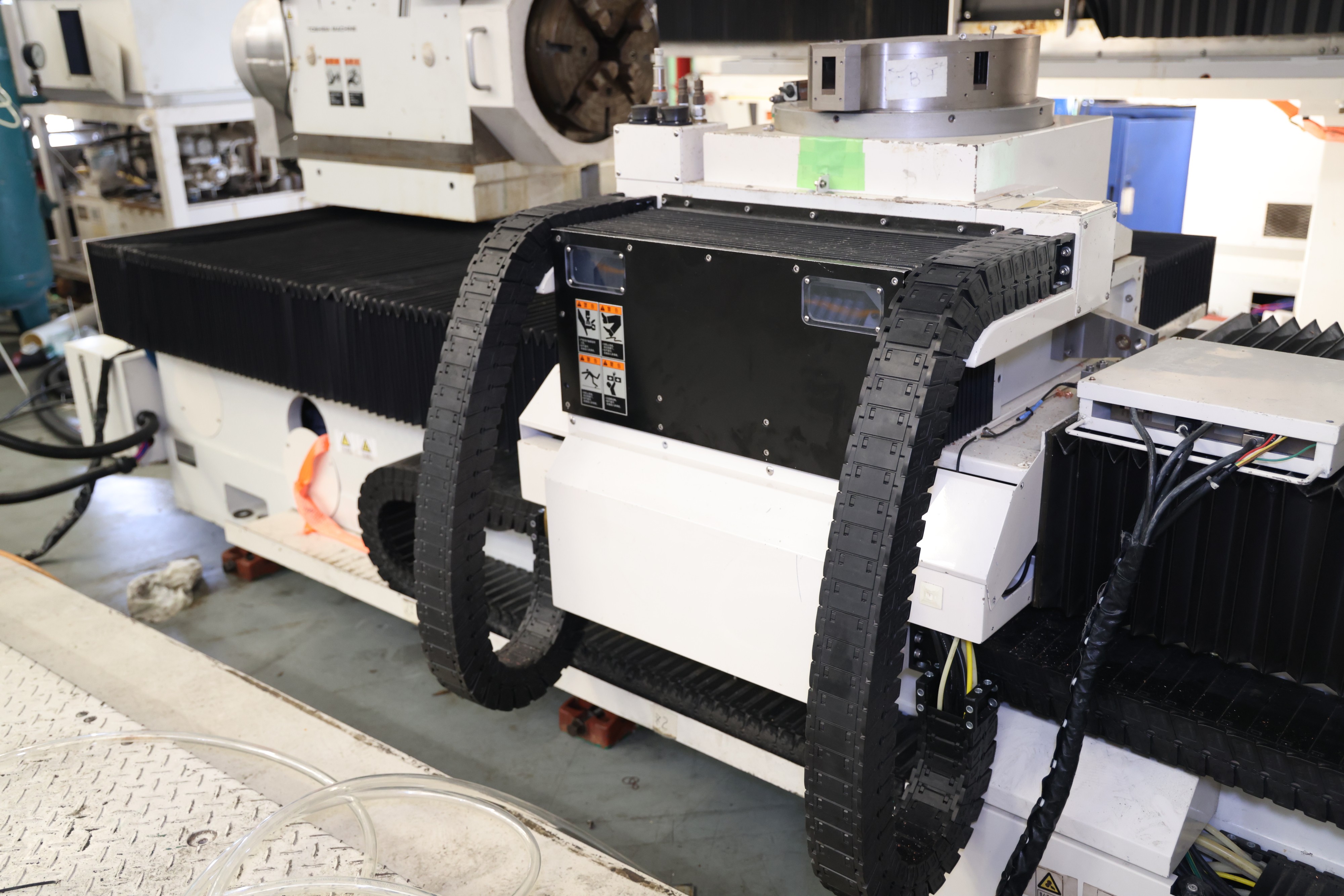

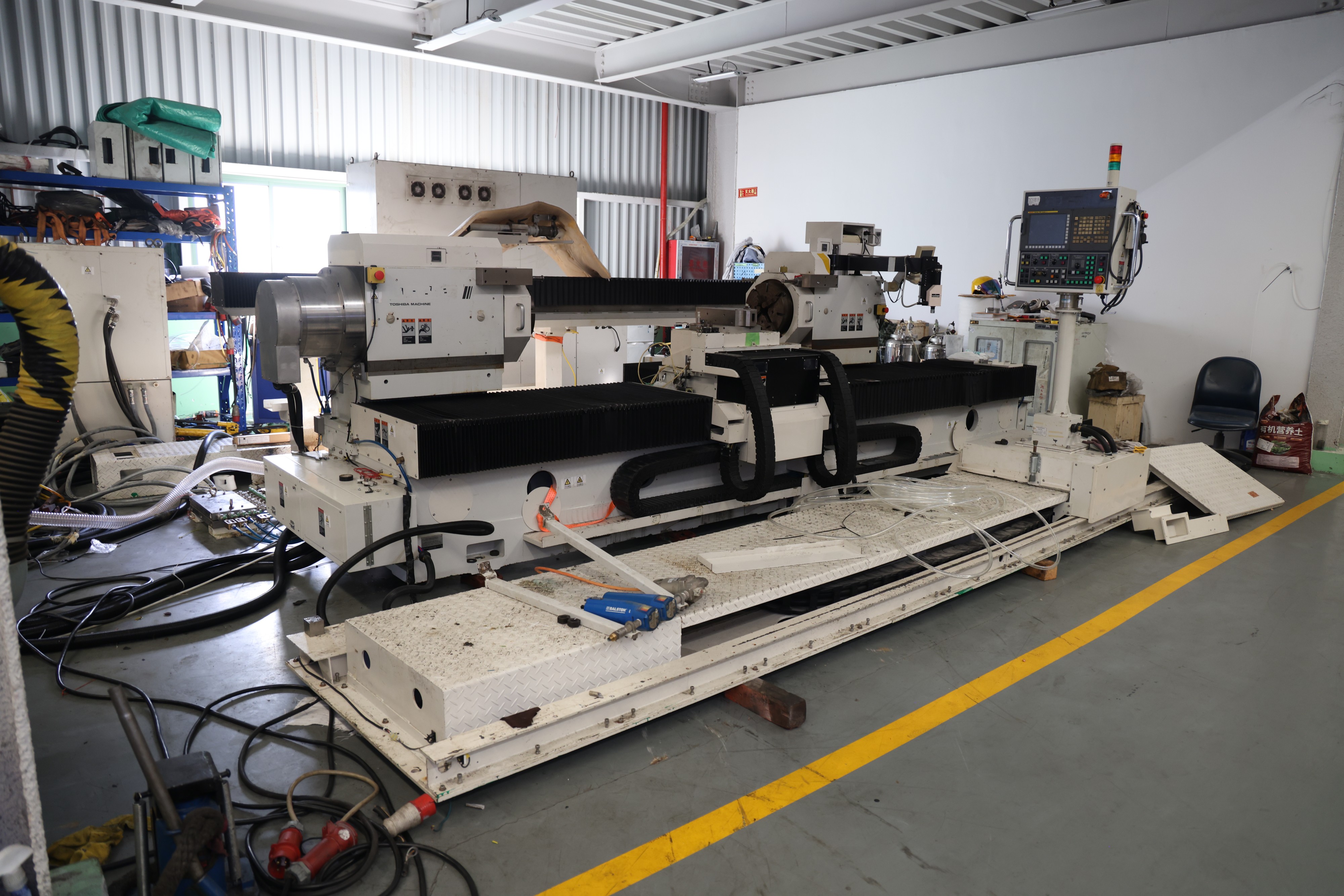

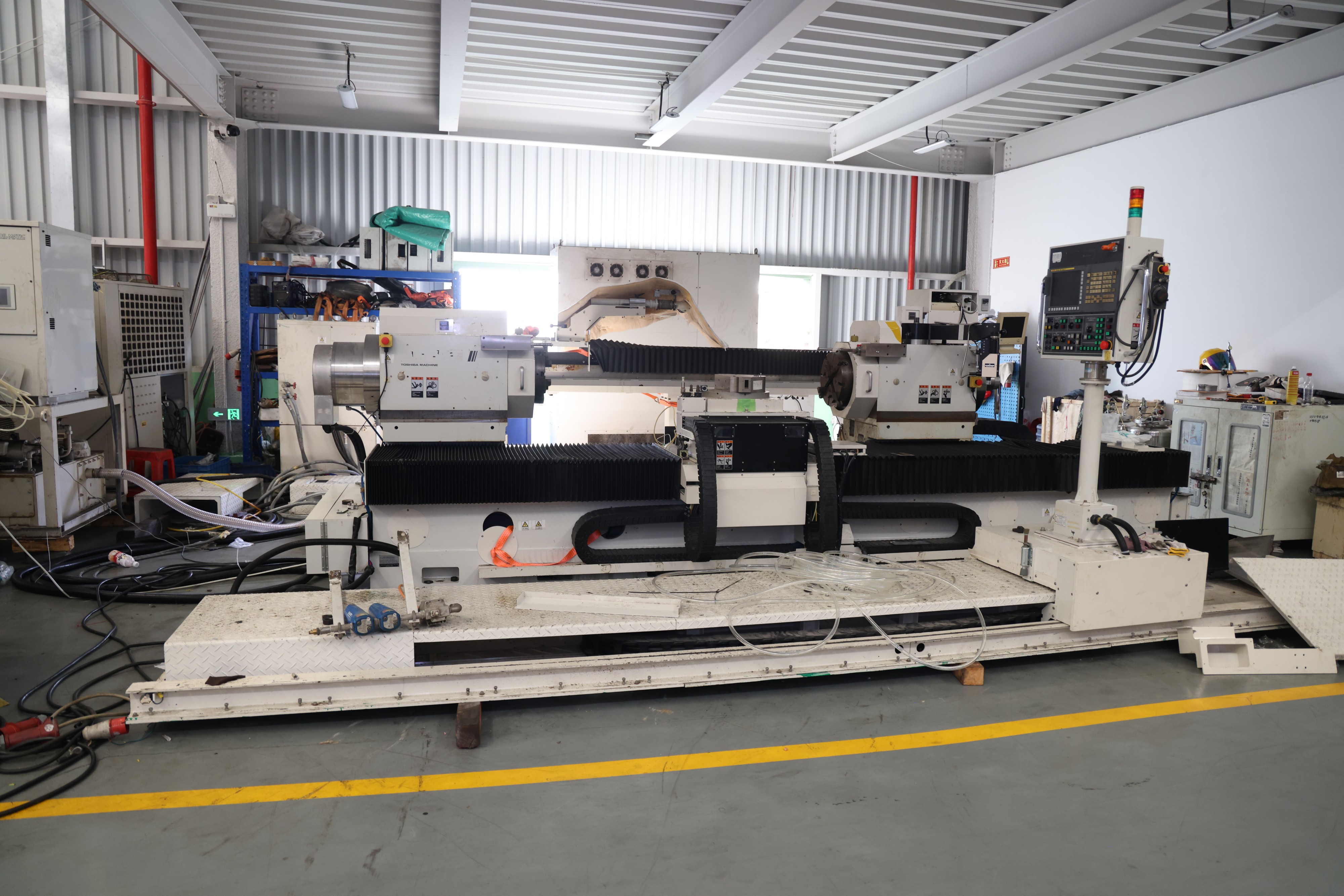

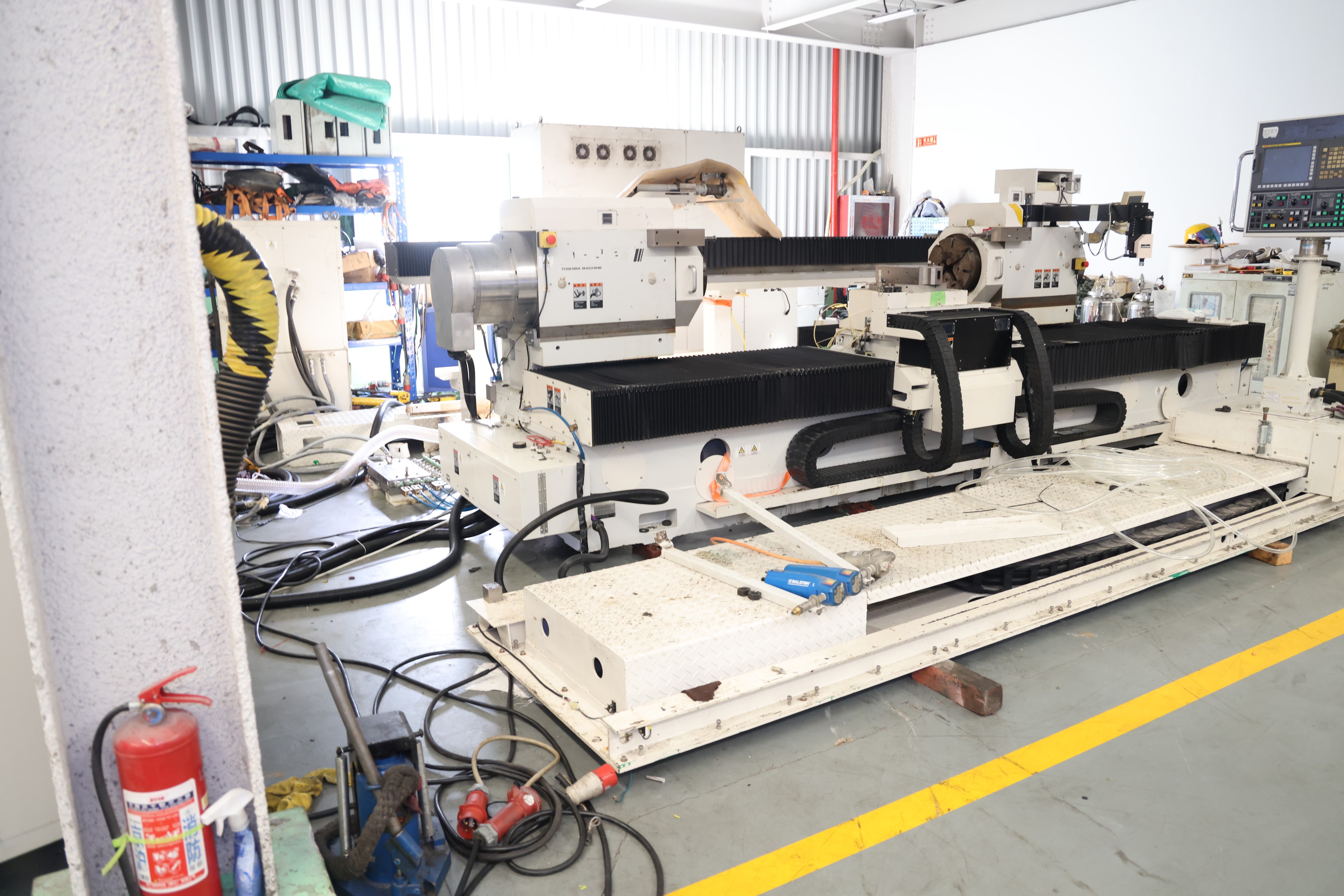

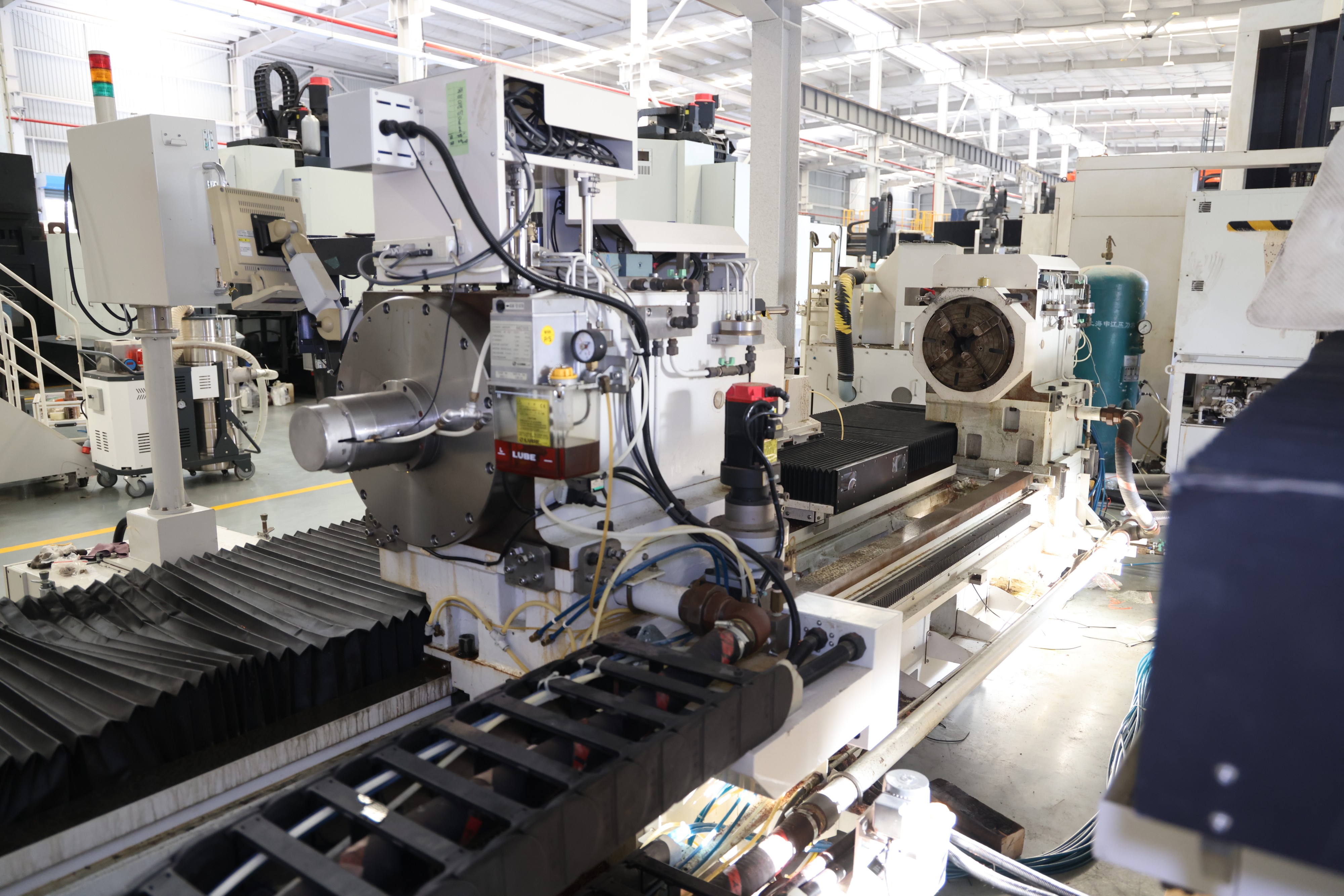

Gebrauchte Toshiba ULR-628B(H) Präzisions-Nutendrehmaschine

Karussell laden. ..

Produkt Highlight

Die Toshiba Machine ULR-628B(H) ist eine hochpräzise CNC-Nutendrehmaschine, die für die Ultrapräzisionsbearbeitung von zylindrischen Walzenformen entwickelt wurde. Ihre Präzisionsspindel, feine Achsenauflösung und Mehrachsen-Positionierfähigkeit machen sie besonders wertvoll für die Herstellung von Formen für optische Folien, Prismen, Fresnel- und Linsenrasteroptiken. Diese Gebrauchtmaschine bietet Käufern Zugang zu spezialisierter japanischer Ultrapräzisions-Walzenbearbeitungstechnologie, ohne die Kapitalinvestition, die normalerweise mit dem Kauf eines vergleichbaren Neusystems verbunden ist.

Produktbeschreibung

Gebrauchte Hochpräzisions-CNC-Nutendrehmaschine Toshiba Machine ULR-628B(H), ausgelegt für die Ultrapräzisionsbearbeitung von zylindrischen Walzenformen. Ausgestattet mit FANUC Series 30i-Steuerung und der Fähigkeit zur Präzisions-Walzenbearbeitung, eignet sich diese gebrauchte Maschine gut für die Produktion von Walzenformen für optische Folien, Prismen, Fresnel- und Lentikular-Anwendungen.

Die ULR-Serie verwendet präzise Achssteuerung, Linearmotor-Vorschubtechnologie und hochgenaue Spindelpositionierung, um anspruchsvolle Mikrorillen-Anwendungen zu unterstützen.

Technische Spezifikationen

Spezifikation	Details
Marke	Toshiba Machine
Modell	ULR-628B(H), vorbehaltlich endgültiger Typenschildbestätigung
Maschinentyp	Hochpräzisions-CNC-Nutendrehmaschine / Ultrapräzisions-Walzendrehmaschine
Markenherkunft	Japan
Zustand	Gebraucht / aus zweiter Hand

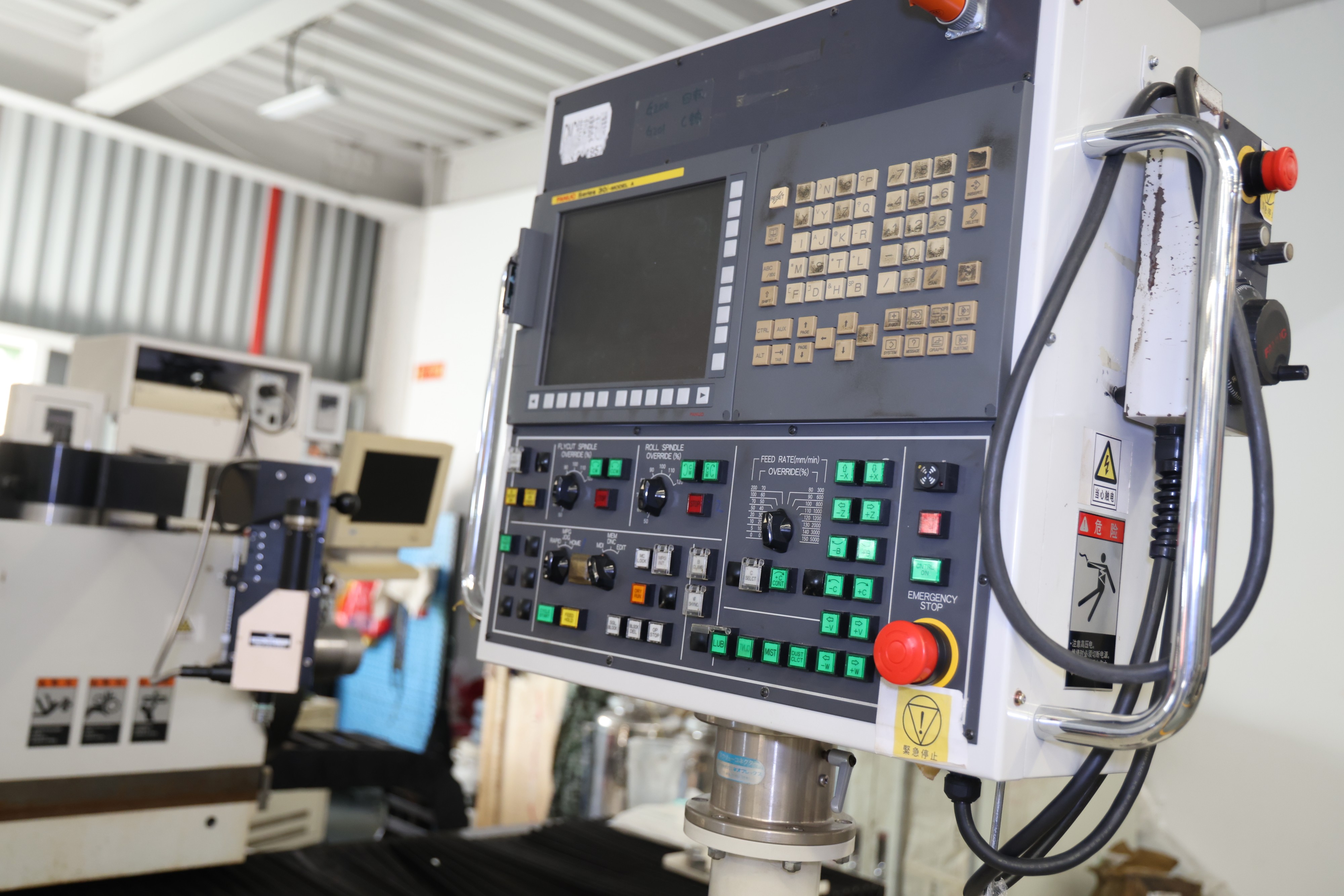

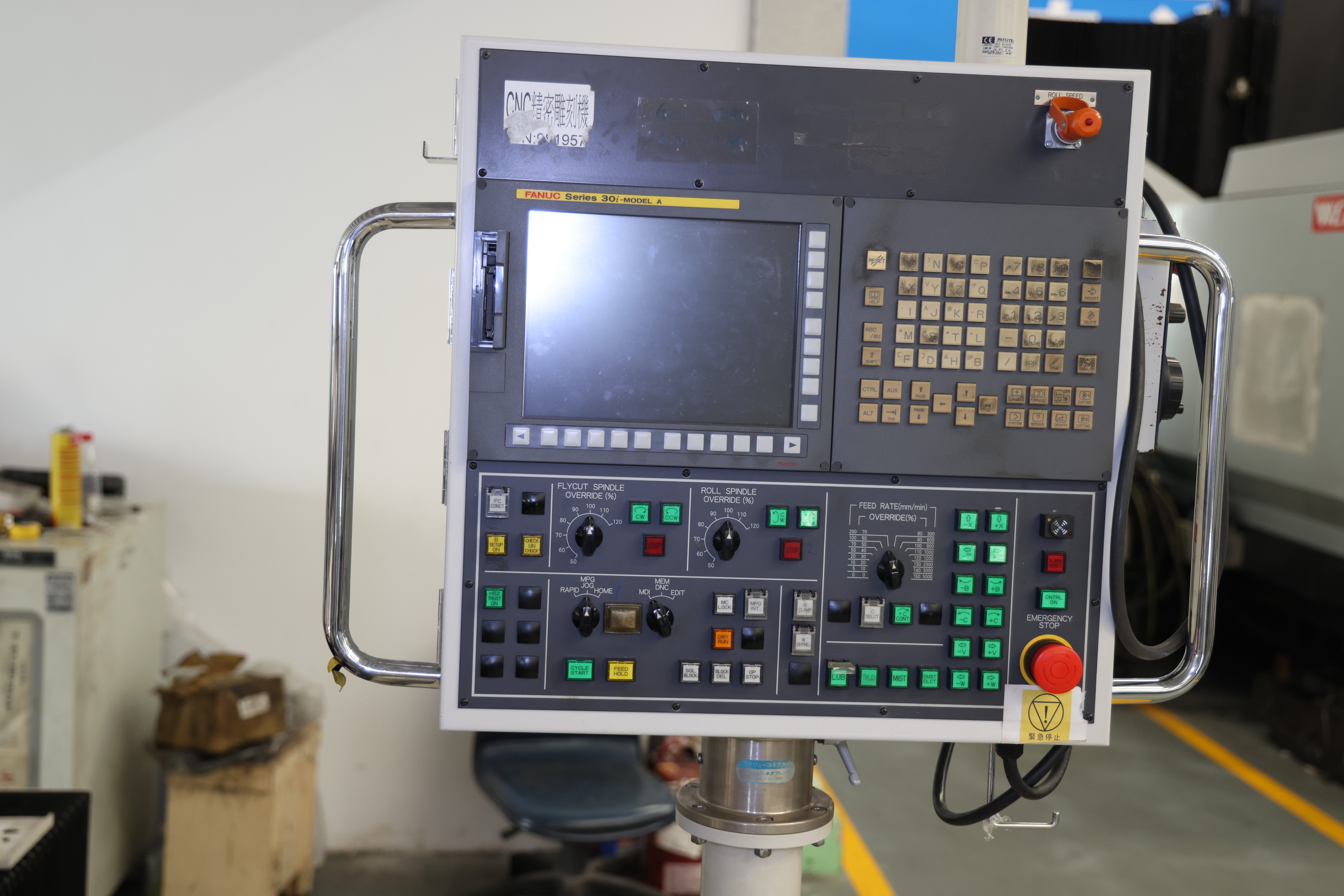

CNC-Steuerung	FANUC Series 30i-MODEL A an dieser Einheit
Maximaler bearbeitbarer Walzendurchmesser	600 mm
Minimaler bearbeitbarer Walzendurchmesser	180 mm

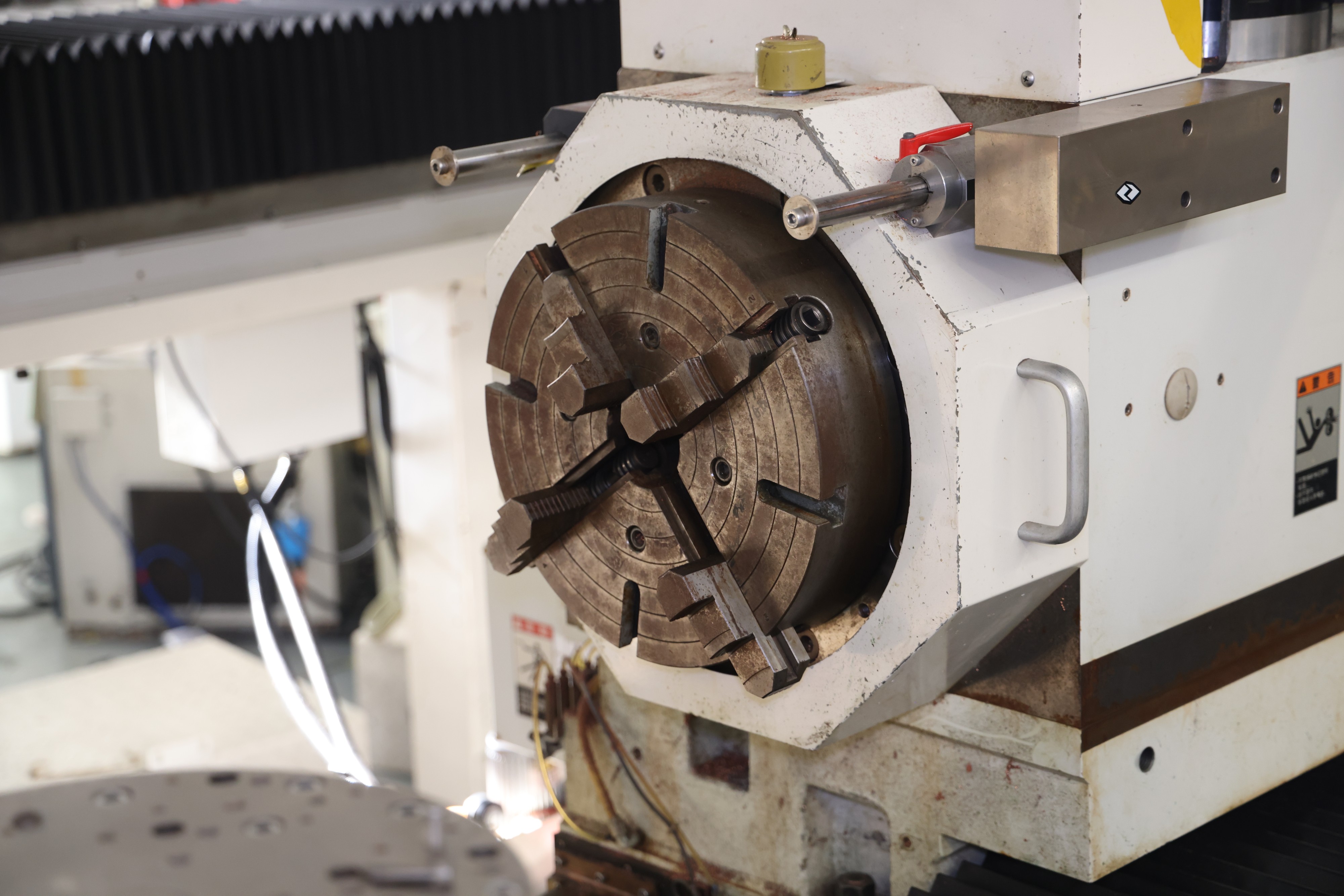

Maximales Gewicht zwischen den Spannfuttern	1.000 kg
Maximale Bearbeitungslänge / Z-Achsen-Verfahrweg	2.800 mm
Maximale Breite zwischen den Spannfuttern	3.000 mm
Maximale Spindeldrehzahl	600 min⁻¹
Z-Achsen-Vorschubgeschwindigkeit	15 m/min
X-Achsen-Vorschubgeschwindigkeit	5 m/min
X/Z-Programmierauflösung	0,01 μm
B/C-Achsen-Programmierauflösung	0,00001°

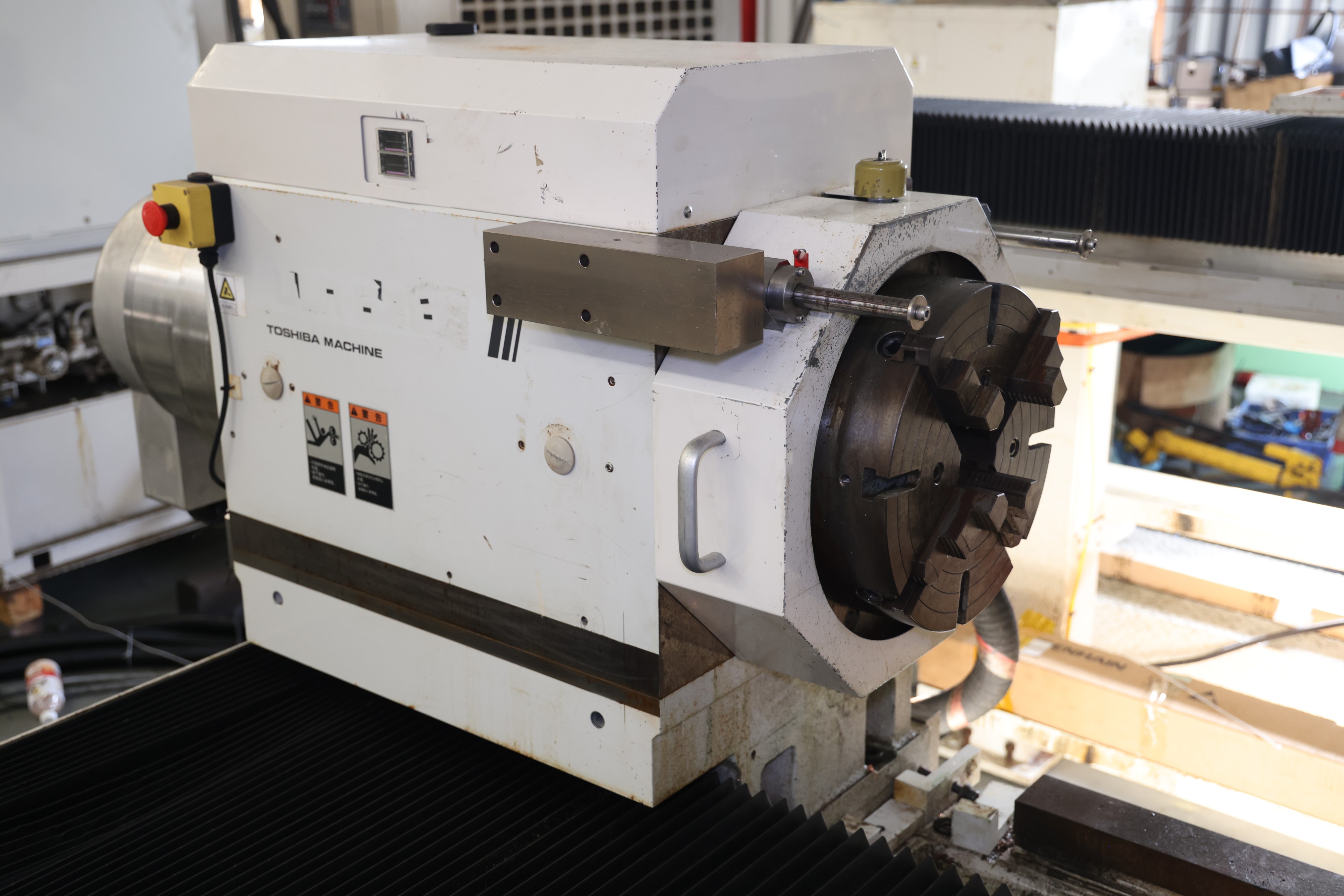

Hauptspindellagerung	Hochpräzises hydrostatisches Lagersystem

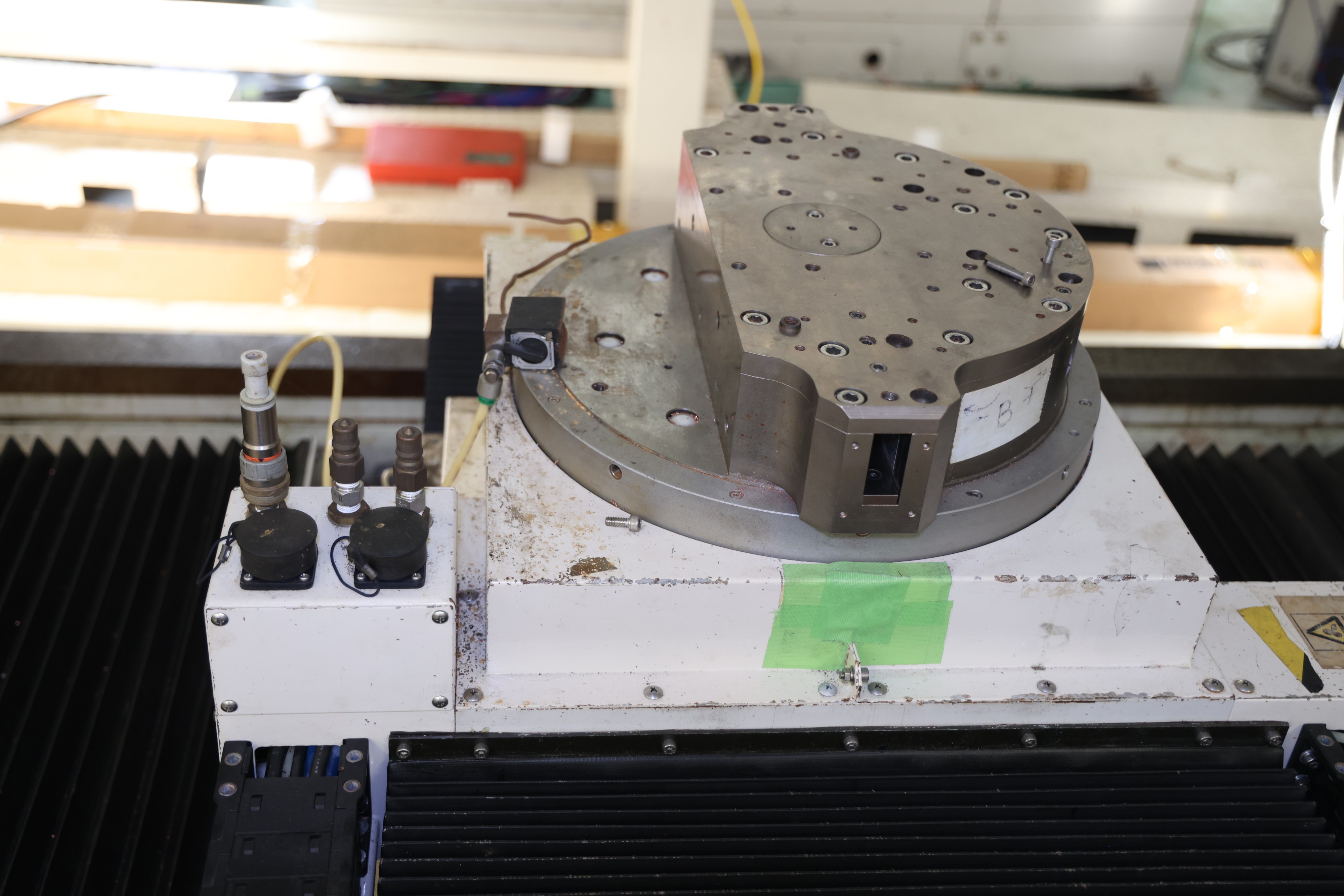

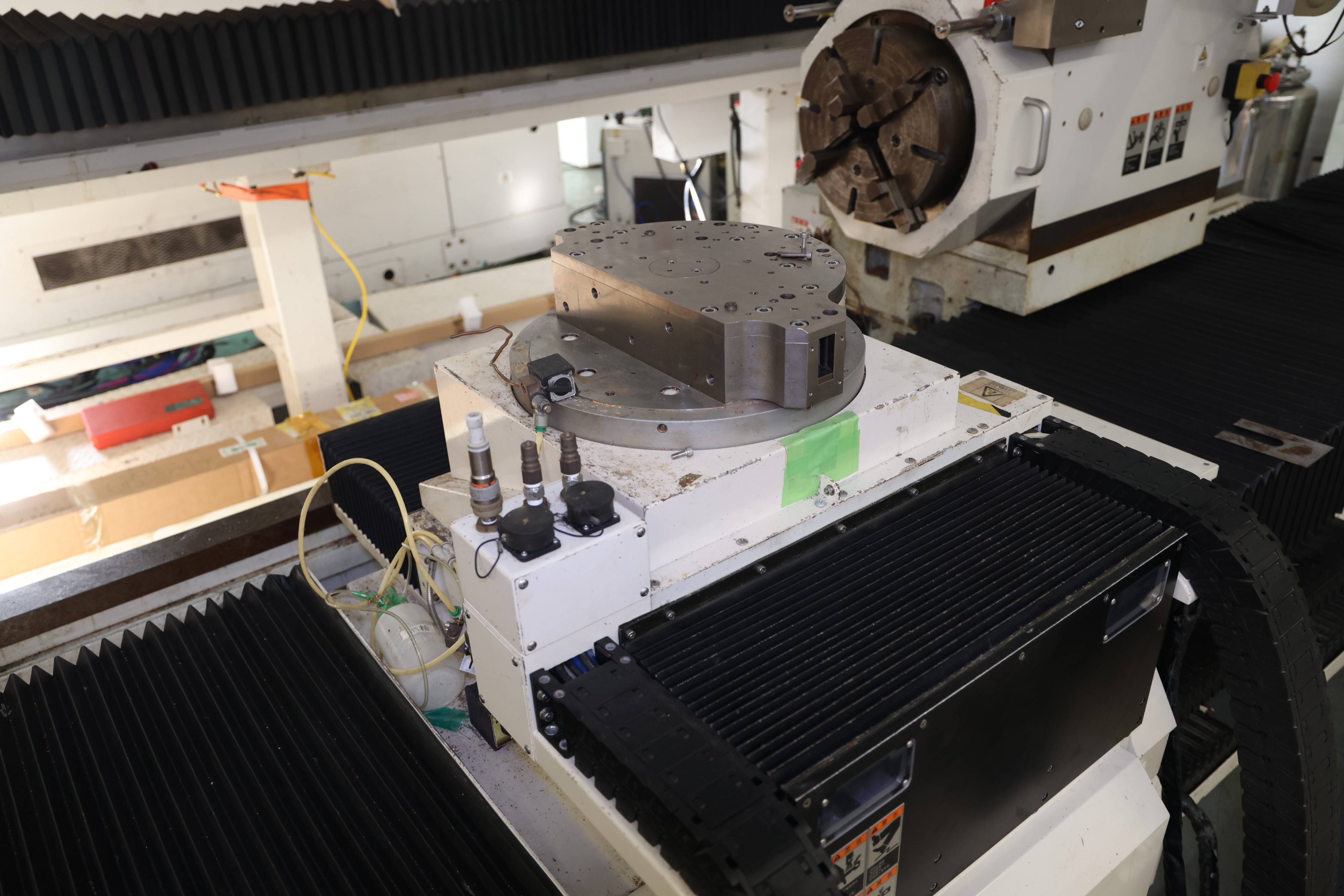

B-Achse	Hochpräzise aerostatische Lagerausführung
Maschinenmasse	Ca. 14.000 kg
Fly-Cutting-Fähigkeit	Verfügbar in der ULR-628B(H)-Konfiguration
Referenzbereich der Fly-Cutting-Spindel	500–10.000 min⁻¹, abhängig von der installierten Option

Die oben genannten wichtigsten Leistungsdaten der ULR-628B(H) entsprechen den veröffentlichten Serienspezifikationen von Shibaura Machine. Die aktuelle Herstellerspezifikation verwendet eine spätere FANUC 30i-B-Steuerung, während diese spezielle Einheit eine Steuerung FANUC Series 30i-MODEL A besitzt.

Der Hersteller gibt außerdem eine Fly-Cutting-Spindeloption mit einer aerostatischen Spindel und einem Drehzahlbereich von 500–10.000 min⁻¹ an.

Anwendungen & geeignete Branchen

Die gebrauchte Toshiba ULR-628B(H) eignet sich besonders für Hersteller, die eine extrem präzise Bearbeitung von Mikrorillen und strukturierten Oberflächen an zylindrischen Walzen benötigen.

Typische Anwendungen sind:

Bearbeitung von Formen für optische Folienwalzen
Walzenformen für Prismenfolien
Walzenformen für Mikroprismen
Walzenformen für Lentikularlinsen
Formen für lineare Fresnel-Linsen
Werkzeuge für optische LCD- und Displayfolien
Präzisionsbearbeitung von V-Nuten
Schneiden von Umfangs- und Axialnuten
Feinbearbeitung von Mikromustern auf plattierten Walzen
Herstellung von Masterwalzen für das Rolle-zu-Rolle-Prägen

Shibaura positioniert die ULR-Serie speziell für die hochpräzise und hocheffiziente Bearbeitung von Formen für Prismenfolien, lineare Fresnel-Linsen und Lentikularlinsen. Die ULR-628B(H) wurde auch in der Herstellung von Mikroprismen-Masterwalzen dokumentiert.

FAQ (häufig gestellte Fragen)

Ist diese Toshiba ULR-628B(H) eine neue Maschine?

Nein. Dieses Angebot betrifft eine gebrauchte Hochpräzisions-Einstechdrehmaschine von Toshiba Machine. Sie wird als gebrauchte Industrieausrüstung angeboten und nicht als neue Maschine oder offizielles Verkaufsangebot von Toshiba/Shibaura Machine dargestellt.

Wofür wird ein Toshiba ULR-628B(H) verwendet?

Die ULR-628B(H) ist eine Ultrapräzisions-CNC-Nutendrehmaschine, die hauptsächlich zur Bearbeitung von zylindrischen Walzenformen für optische Folien, Prismenfolien, Lentikularlinsen und lineare Fresnel-Produkte eingesetzt wird.

Was ist die maximale Rollengröße für den ULR-628B(H)?

Die Referenzspezifikation erlaubt einen maximal verarbeitbaren Walzendurchmesser von 600 mm, eine maximale Bearbeitungslänge von 2.800 mm und bis zu 1.000 kg zwischen den Spannfuttern.

Welche CNC-Steuerung hat diese gebrauchte Toshiba-Nutendrehmaschine?

Dieses Gerät ist mit einer CNC-Steuerung FANUC Series 30i-MODEL A ausgestattet und bietet eine vertraute industrielle Steuerungsplattform für die präzise Mehrachsenbearbeitung.

Kann die ULR-628B(H)-Maschine Mikrorillen und optische Walzenformen bearbeiten?

Ja. Die ULR-Serie wurde speziell für das extrem präzise Nuten von optischen Walzenformen entwickelt. Je nach Werkzeugausstattung und installierten Optionen kann sie feine Nuten, Prismenstrukturen, Längsmuster und andere präzise Oberflächenstrukturen unterstützen.
