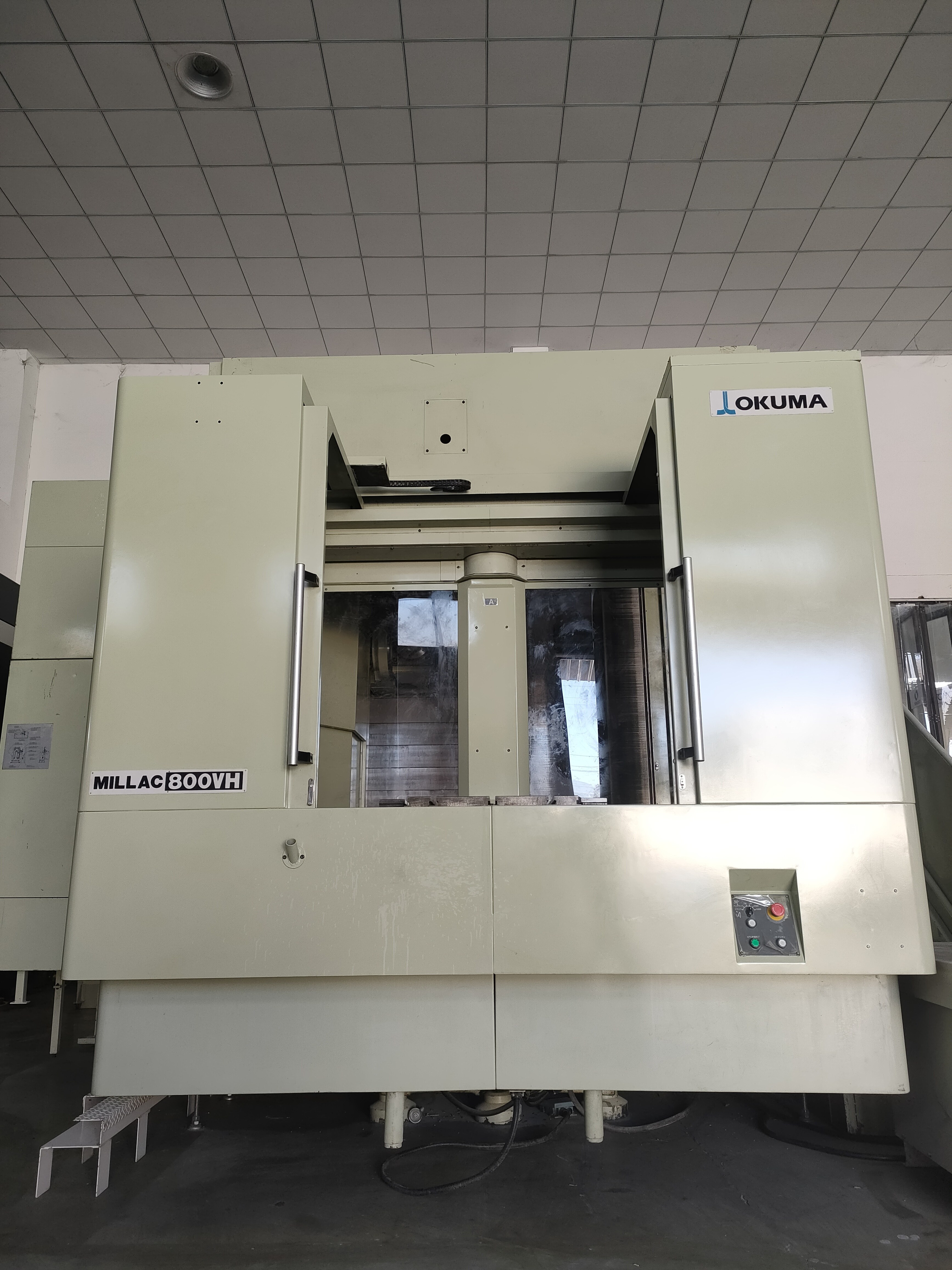

Gebrauchte OKUMA MILLAC 800VH 5-Achsen-CNC-Maschine

Karussell laden. ..

Produkt Highlight

Das OKUMA MILLAC 800VH ist ein großes, hochsteifes 5-Achsen-CNC-Bearbeitungszentrum, das für komplexe mehrseitige und Schwerlastbearbeitung ausgelegt ist. Diese gebrauchte japanische Maschine kombiniert 1020 mm Verfahrwege in X, Y und Z, einen 800 mm Rundtisch, BT50-Spindel, 120-Werkzeug-Kapazität und Messsysteme auf allen Achsen und ist damit eine starke Option für Hersteller, die große 5-Achsen-Fähigkeiten ohne die Investition für eine neue Maschine suchen.

Produktbeschreibung

Gebrauchtes OKUMA MILLAC 800VH Hochleistungs-5-Achsen-CNC-Bearbeitungszentrum aus Japan, mit 1020 × 1020 × 1020 mm XYZ-Verfahrwegen, einem 800 × 800 mm Rundtisch, BT50-Spindel, 120-Werkzeug-Magazin und Linearmaßstäben auf allen Achsen. Mit geringen gemeldeten Betriebsstunden und Renishaw-Ballbar-Prüfprotokollen ist diese Maschine eine attraktive Lösung für Käufer, die starre Zerspanung, große Arbeitskapazität und stabile Mehrachsen-Präzision benötigen.

Technische Spezifikationen

Spezifikation	Details
Marke	OKUMA
Modell	MILLAC 800VH
Maschinenzustand	Gebraucht / Gebrauchtmaschine
Herkunftsland	Japan
Maschinentyp	Schwerlast-5-Achsen-CNC-Bearbeitungszentrum
Anzahl der Achsen	5 Achsen
CNC-Steuerung	FANUC Serie 31i-Modell A5
X-Achse-Verfahrweg	1.020 mm
Y-Achse-Verfahrweg	1.020 mm
Z-Achse-Verfahrweg	1.020 mm

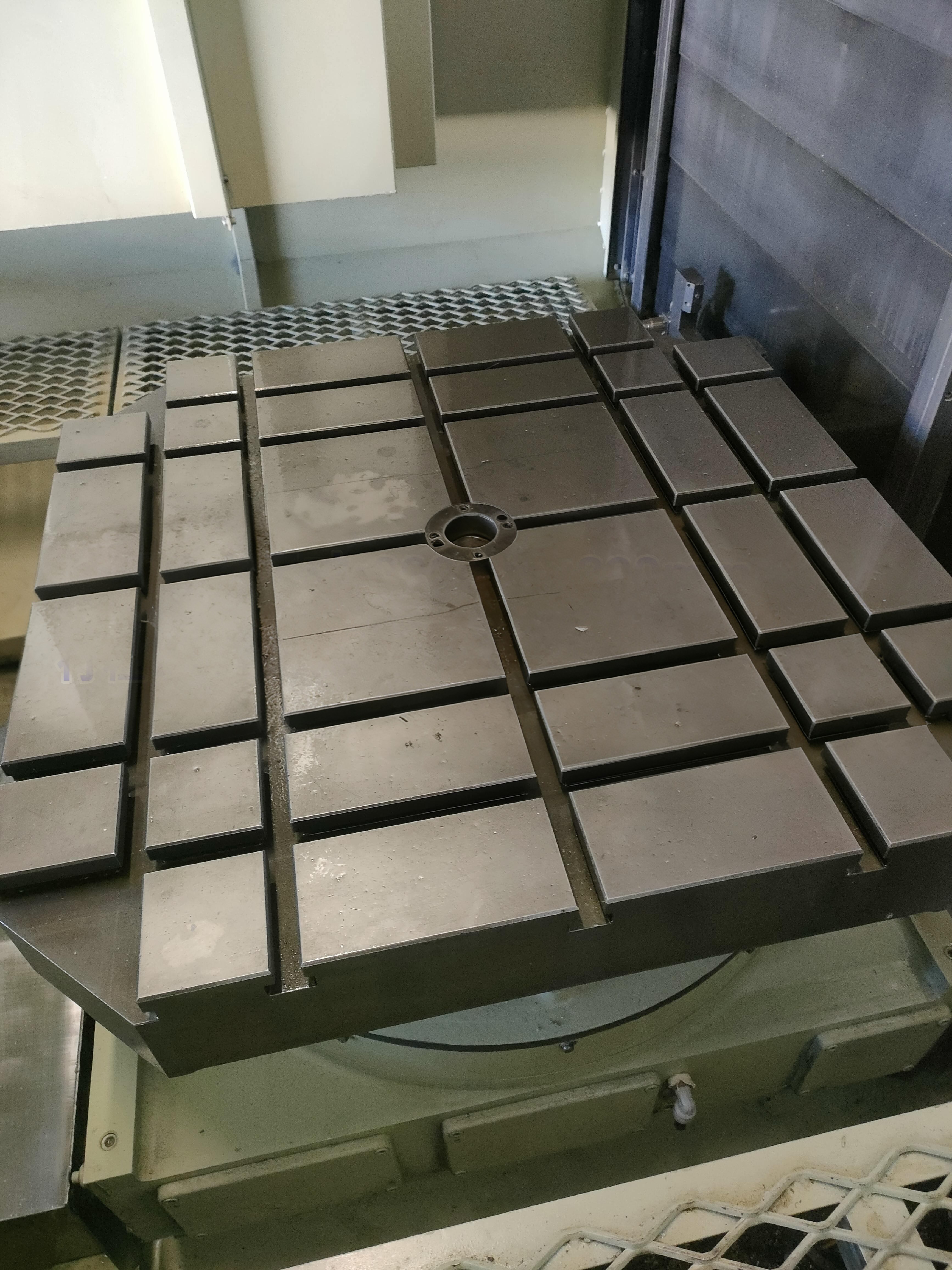

Tischgröße	800 × 800 mm
Maximale Tischbelastung	ca. 1.000 kg
Spindelkegel	BT50
Spindeldrehzahl	bis zu 10.000 U/min
Spindelmotor	ca. 22 / 18,5 kW

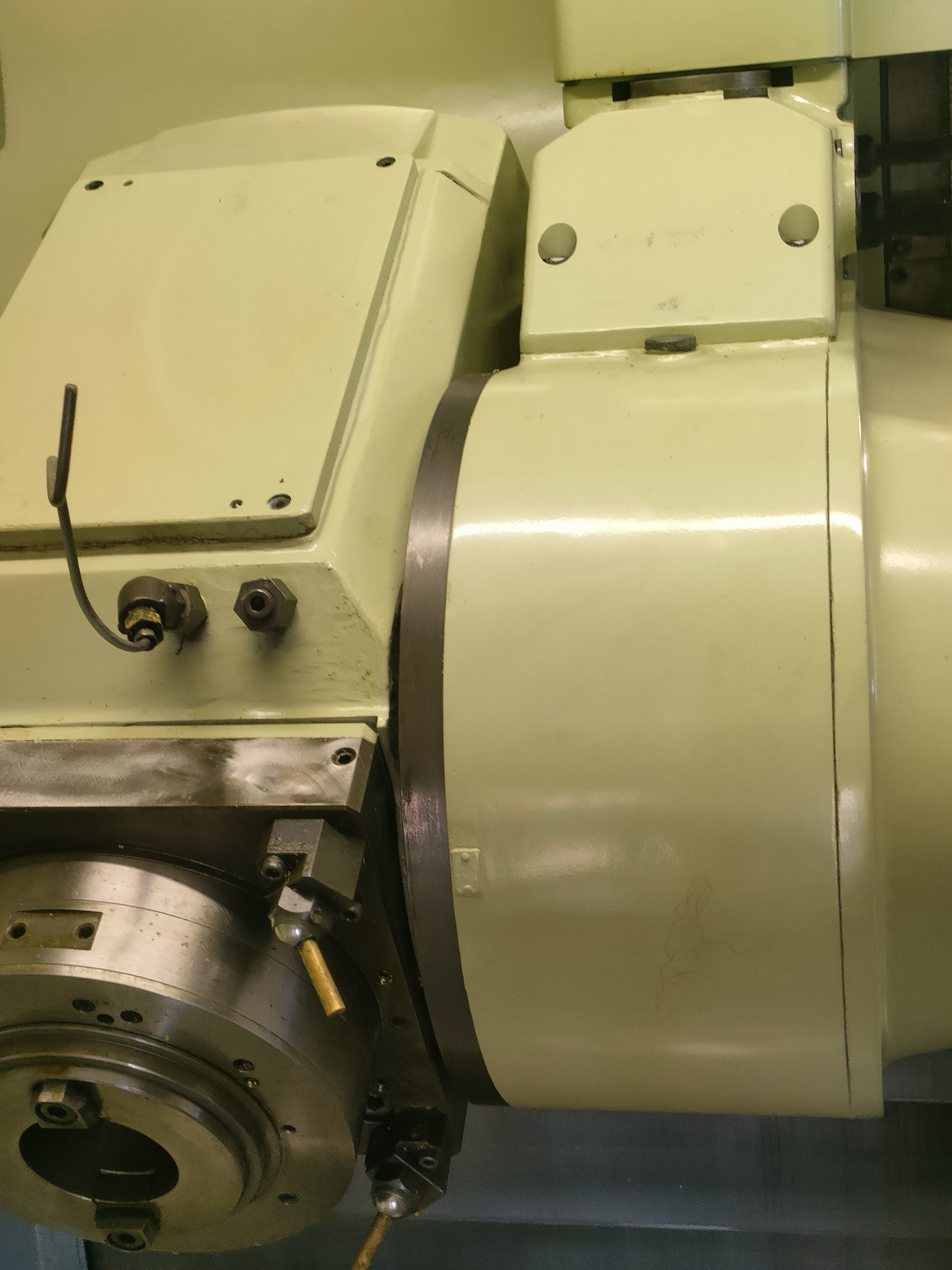

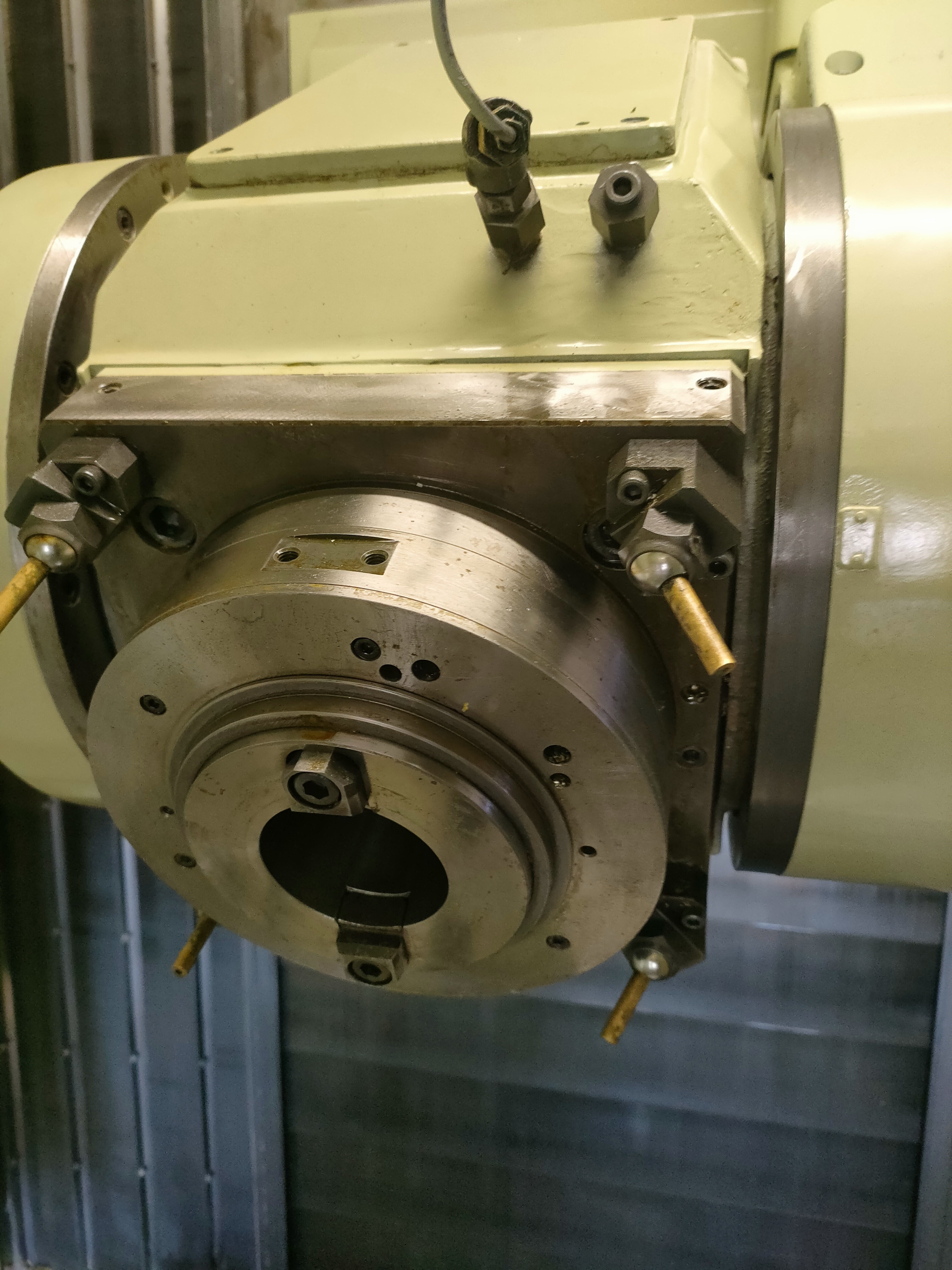

Spindelschwenkbereich	ca. 150°
Rundtisch	360°
5-Achsen-Indexierung	bis zu 0,001°
X/Y/Z-Eilgang	ca. 30 m/min

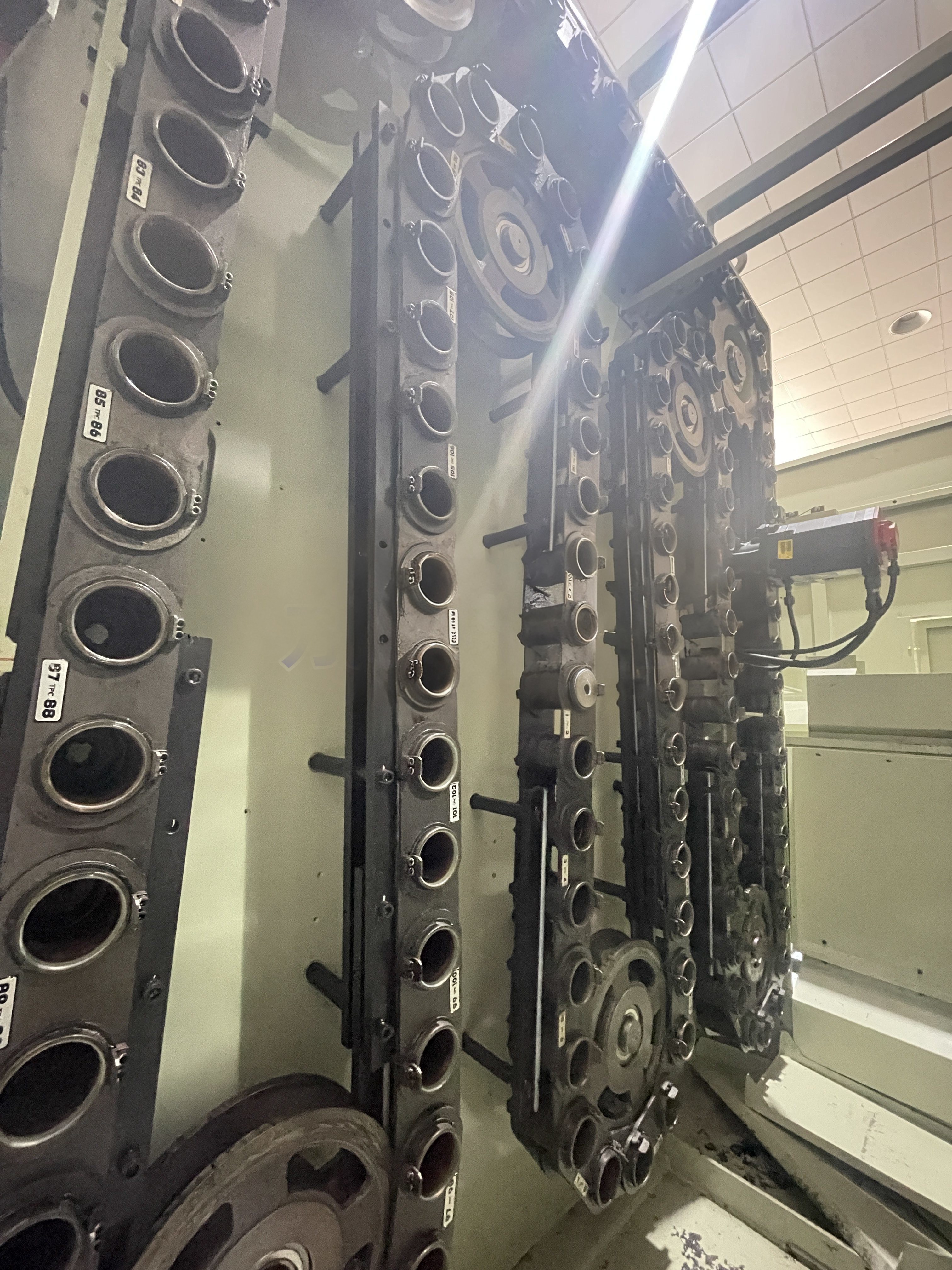

Werkzeugmagazin	120 Werkzeuge
Achsenrückmeldung	Linearmaßstäbe auf allen Achsen
Maschinenaufbau	Hochsteife Schwerlast-Führungsbahnkonstruktion

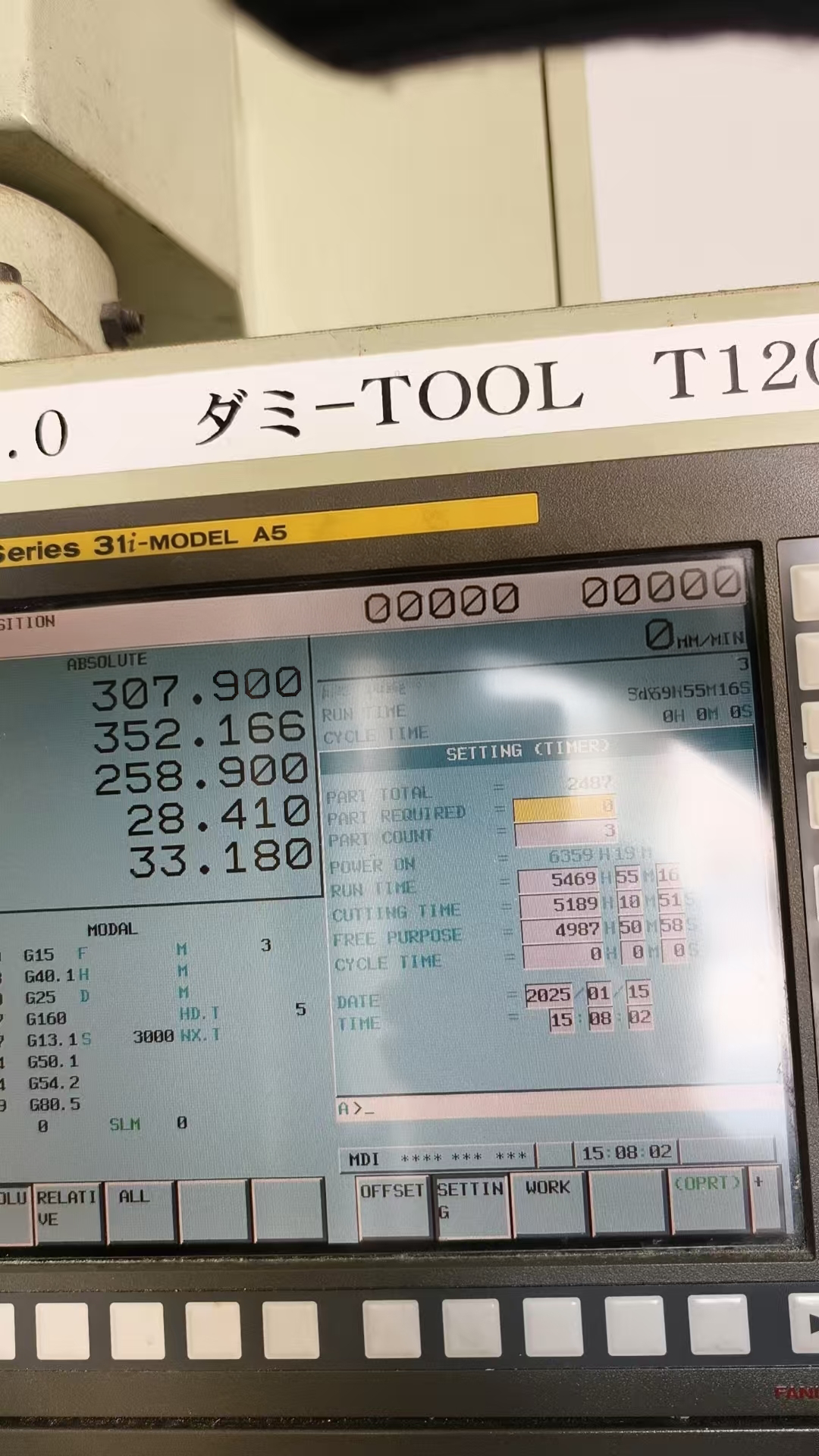

Gemeldete Laufzeit	ca. 5.189 Stunden
Gemeldete Bearbeitungszeit	ca. 4.987 Stunden
Genauigkeitsprüfung	Renishaw-Ballbar getestet
Ballbar-Testebenen	XY / ZX / YZ
Ballbar-Testradius	250 mm
Testvorschub	2.000 mm/min
Maschinengewicht	ca. 22.000 kg

Die von OKUMA veröffentlichten Spezifikationen bestätigen den 800 × 800 mm Tisch, 1.020 mm X/Y/Z-Verfahrwege, 1.000 kg maximale Belastung, eine Spindel mit 10.000 U/min und eine Spindelleistung von 22/18,5 kW. In der Herstellerliteratur ist außerdem ein 120-Werkzeug-Magazin als verfügbare Konfiguration des MILLAC 800VH aufgeführt.

Für frühere mit FANUC ausgestattete Konfigurationen gibt die Herstellerliteratur FANUC 31i-A5, MAS403 BT50, simultane 5-Achsen-Steuerung und die Verfügbarkeit eines 120-Werkzeug-ATC an, was weitgehend der Konfiguration dieser Maschine entspricht.

Highlights zu Genauigkeit & Zustand

Die bereitgestellten Renishaw-Ballbar-Prüfprotokolle decken alle drei Hauptebenen ab:

Kreisformabweichung in der XY-Ebene: ca. 5,9 μm
Kreisformabweichung in der ZX-Ebene: ca. 9,2 μm
Kreisformabweichung in der YZ-Ebene: ca. 12,7 μm
Testradius: 250 mm
Testvorschub: 2.000 mm/min

Anwendungen & geeignete Branchen

Die gebrauchte OKUMA MILLAC 800VH eignet sich besonders für Hersteller, die großvolumige 5-Achsen-Bearbeitung kombiniert mit hoher Steifigkeit für Schwerzerspanung benötigen.

Typische Anwendungen sind Strukturkomponenten für die Luft- und Raumfahrt, große Präzisionsgehäuse, Teile für Energieanlagen, Komponenten für Schwermaschinen, Formen und Gesenke, komplexe Ventilkörper, Komponenten für Industrieanlagen und mehrseitige Präzisionsteile.

Ihre 5-Achsen-Konfiguration ermöglicht die Bearbeitung mehrerer Flächen in weniger Aufspannungen, was hilft, Positionierfehler zu reduzieren und die Prozesseffizienz zu verbessern. Die BT50-Spindel und die starre Maschinenstruktur sind besonders attraktiv für größere Stahlkomponenten und anspruchsvolle Bearbeitungsvorgänge, während der 800 × 800 mm große Tisch und 1.020 mm Verfahrweg in allen drei Linearachsen eine beträchtliche Arbeitskapazität bieten. OKUMA hebt für die MILLAC 800VH speziell die mehrseitige Bearbeitung in einer Aufspannung, die Steifigkeit und Anwendungen in der Luft- und Raumfahrt hervor.

FAQ (häufig gestellte Fragen)

Ist die OKUMA MILLAC 800VH ein simultanes 5-Achsen-Bearbeitungszentrum?

Ja. Die MILLAC 800VH unterstützt die simultane 5-Achs-Bearbeitung unter Verwendung von drei Linearachsen zusammen mit Spindelschwenk- und Rundtischbewegung, wodurch komplexe Bauteile mit weniger Aufspannungen bearbeitet werden können.

Wie groß ist der XYZ-Verfahrweg dieser gebrauchten OKUMA MILLAC 800VH?

Die Maschine bietet in X-, Y- und Z-Richtung Verfahrwege von etwa 1.020 × 1.020 × 1.020 mm, wodurch sie über eine deutlich höhere Bearbeitungskapazität als viele kleinere 5-Achs-Bearbeitungszentren verfügt.

Verwendet diese OKUMA MILLAC 800VH BT50-Werkzeuge?

Ja. Diese Einheit ist mit einer BT50-Spindel ausgestattet, wodurch sie für größere Werkzeuge und anspruchsvolle Schwerzerspanungsanwendungen geeignet ist. Die Herstellerliteratur führt für diese Konfiguration außerdem MAS403 BT50 auf.

Wie viele Werkzeuge kann diese gebrauchte 5-Achsen-CNC-Maschine aufnehmen?

Diese Maschine ist mit einem automatischen Werkzeugmagazin mit 120 Werkzeugen ausgestattet, das besonders für komplexe Bauteile von Vorteil ist, die viele Fräs-, Bohr-, Ausbohr- und Schlichtwerkzeuge erfordern.

Wie kann ich die Genauigkeit der Maschine vor dem Kauf überprüfen?

Renishaw-Ballbar-Prüfprotokolle sind für die XY-, ZX- und YZ-Ebenen verfügbar. Käufer können diese Ergebnisse zusammen mit einem Betriebstest, einem Zerspanungsversuch und einer Endabnahme verwenden, um die Maschine vor dem Versand zu bewerten.
