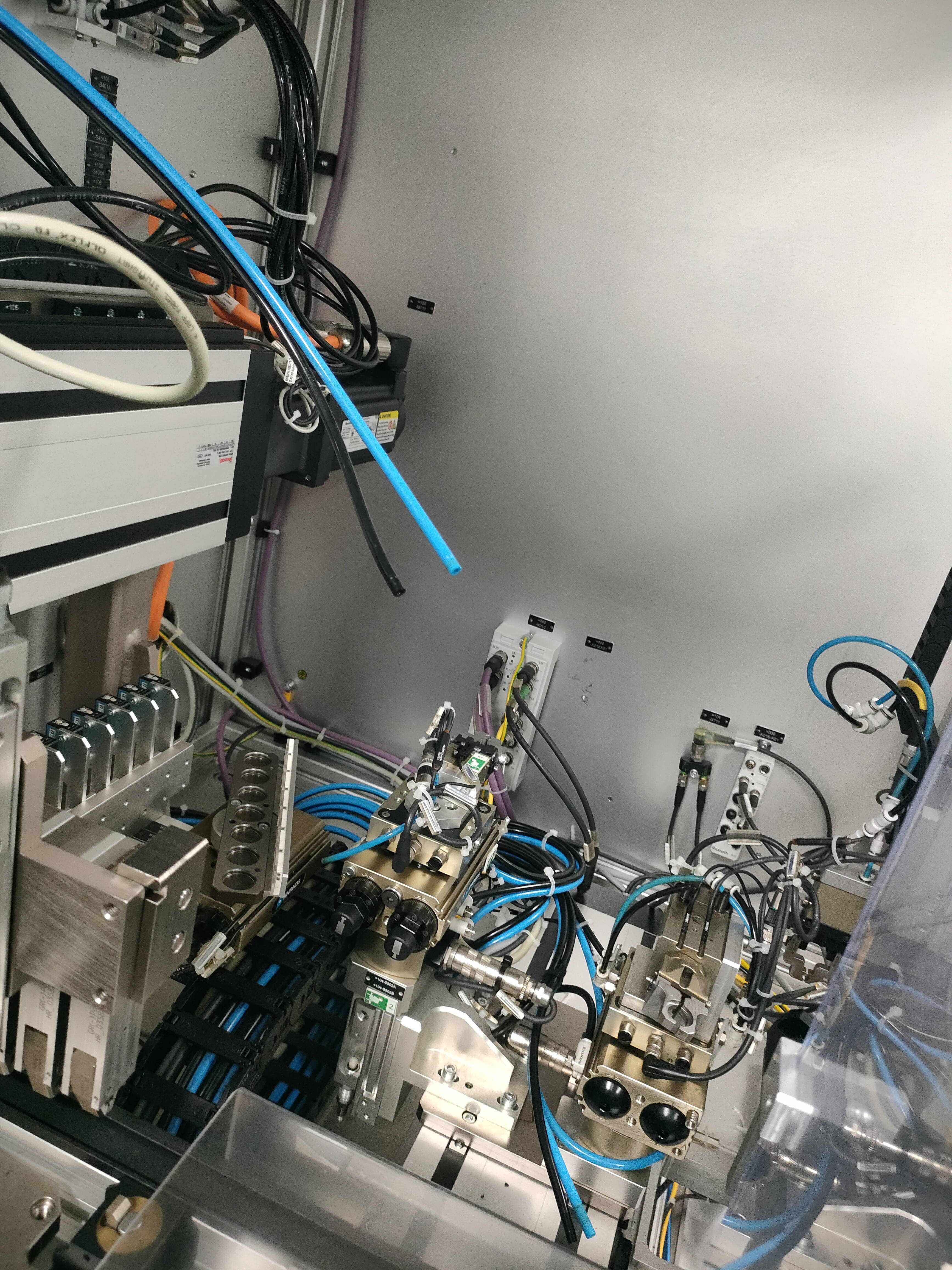

Carousel di carico. ..

Prodotto in evidenza

VOUMARD 100 usato è una rettificatrice interna CNC svizzera progettata per la rettifica di fori ad alta precisione. Equipaggiata con controllo FANUC 16i, due mandrini di rettifica interna con velocità fino a 90.000 giri/min e un sistema di misura a scansione Stotz, è adatta ad applicazioni di rettifica di precisione per componenti automotive, iniezione di carburante, utensileria, cuscinetti, idraulica e altri piccoli componenti. Questa unità offre ai produttori un modo economico per ottenere la consolidata capacità di rettifica interna VOUMARD senza l'investimento richiesto per nuove attrezzature.

Descrizione del prodotto

Rettificatrice interna CNC VOUMARD 100 usata è una rettificatrice di precisione svizzera configurata per la rettifica di alta precisione di fori e diametri interni. Dotata di controllo CNC FANUC 16i, due mandrini portamola interni ad alta velocità con velocità fino a 90.000 giri/min, e un sistema di misurazione a scansione Stotz, questa rettificatrice CNC per interni di seconda mano è adatta a produzioni di precisione impegnative.

La macchina è stata precedentemente utilizzata in uno stabilimento di produzione Bosch in Germania per la produzione di componenti per l'iniezione del carburante diesel. Secondo le informazioni operative fornite, le prestazioni di rotondità possono raggiungere circa 0,15 μm in condizioni adeguate di lavorazione, dressaggio, utensileria, calibrazione e ambientali.

Per i produttori che richiedono capacità di rettifica interna a livello micron ma desiderano ridurre il costo del capitale per l'acquisto di nuove attrezzature, la VOUMARD 100 offre un percorso interessante verso la consolidata tecnologia di rettifica di precisione svizzera.

VOUMARD è storicamente associata alla rettifica interna di alta precisione ed è attualmente rappresentata all'interno del portafoglio tecnologico Kellenberger.

Specifiche tecniche

Specifica	Dettagli
Tipo di macchina	Rettificatrice interna CNC usata / Rettificatrice per interni CNC
Marca	VOUMARD
Modello	100
Condizione	Usata / Di seconda mano
Origine della marca	Svizzera
Fonte di produzione precedente	Stabilimento Bosch, Germania

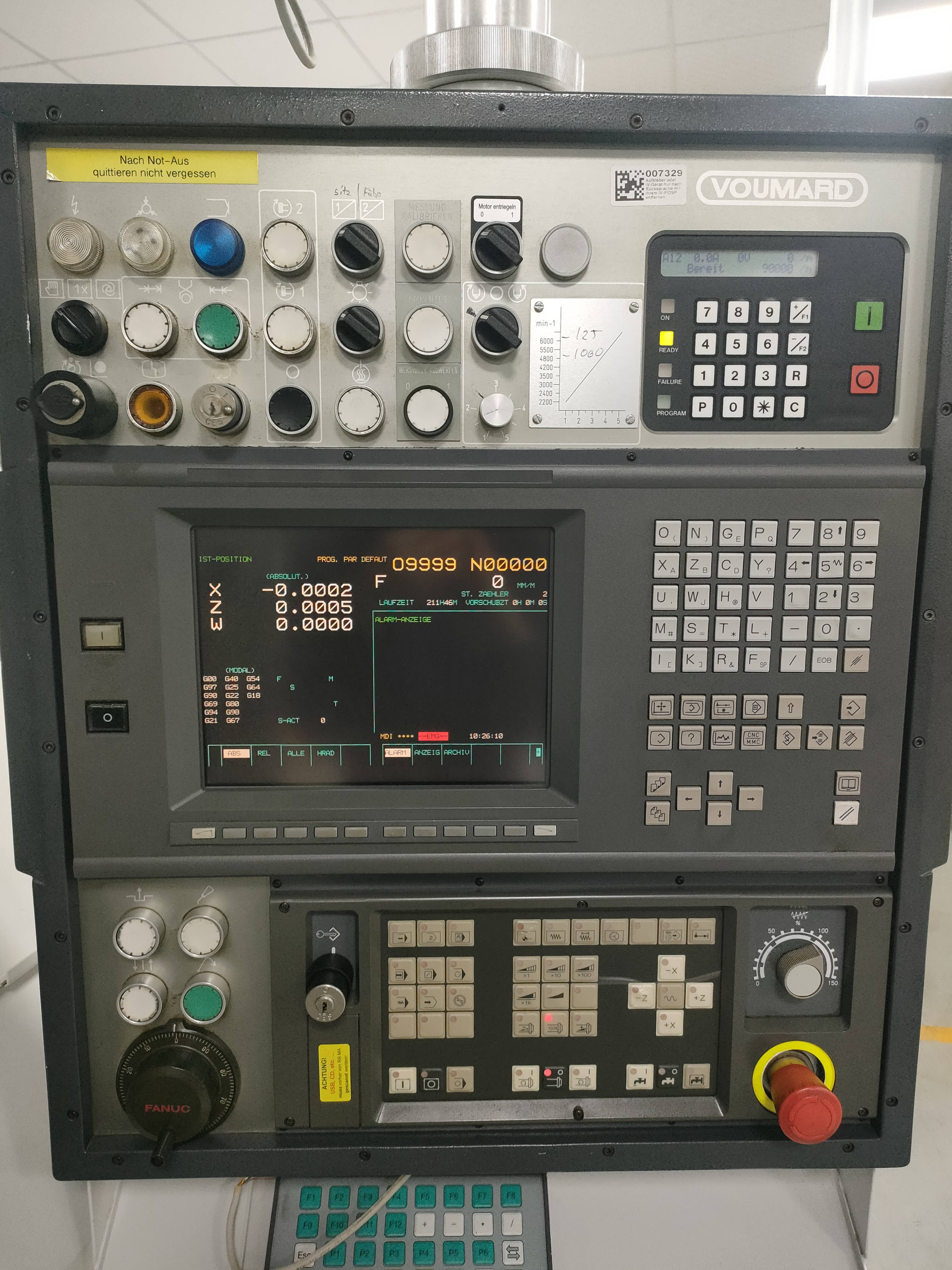

Controllo CNC	FANUC 16i
Processo di rettifica	Rettifica di precisione di diametri interni
Corsa asse X	130 mm
Corsa asse Z	130 mm

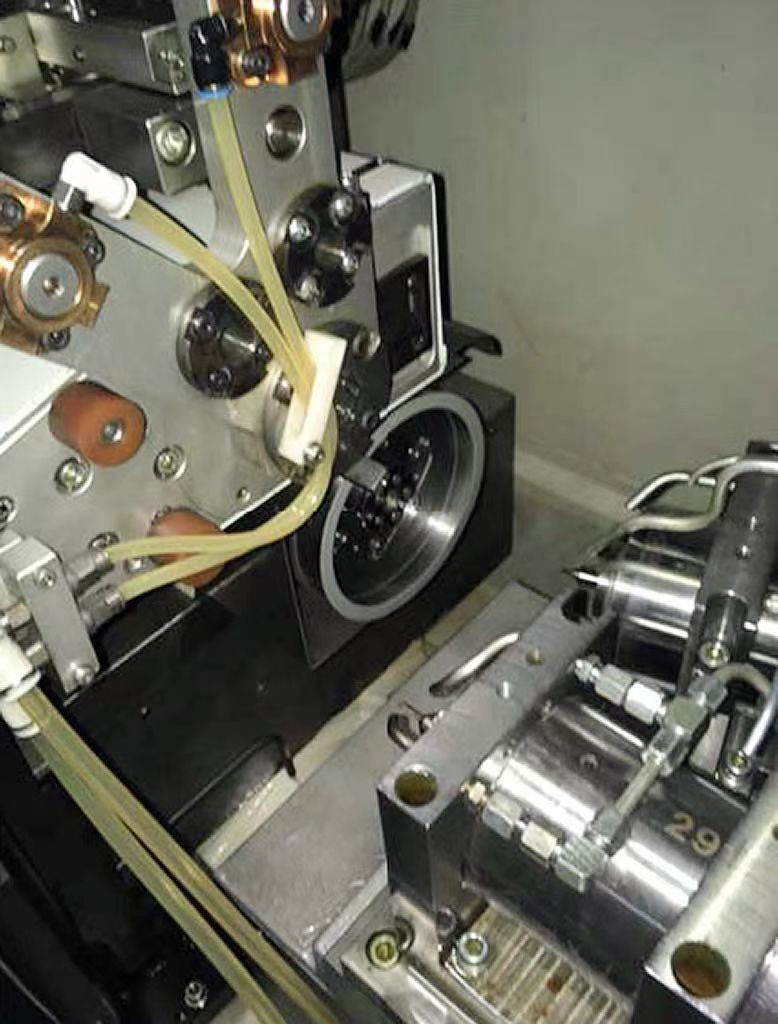

Mandrino portamola interno	2 mandrini ad alta velocità
Velocità massima mandrino portamola interno	2 × 90.000 giri/min
Velocità mandrino pezzo	1–2.000 giri/min
Capacità di rotondità dichiarata	Fino a circa 0,15 μm*
Sistema di misurazione	Sistema di misurazione a scansione Stotz
Sistema di serraggio	Mandrino a membrana

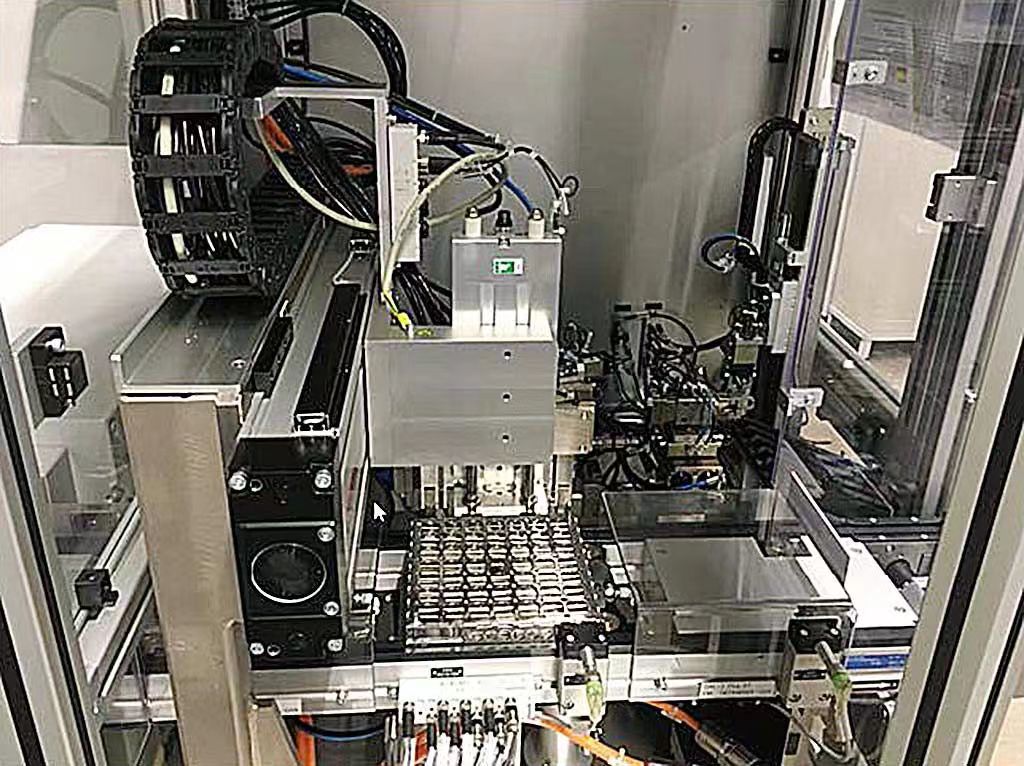

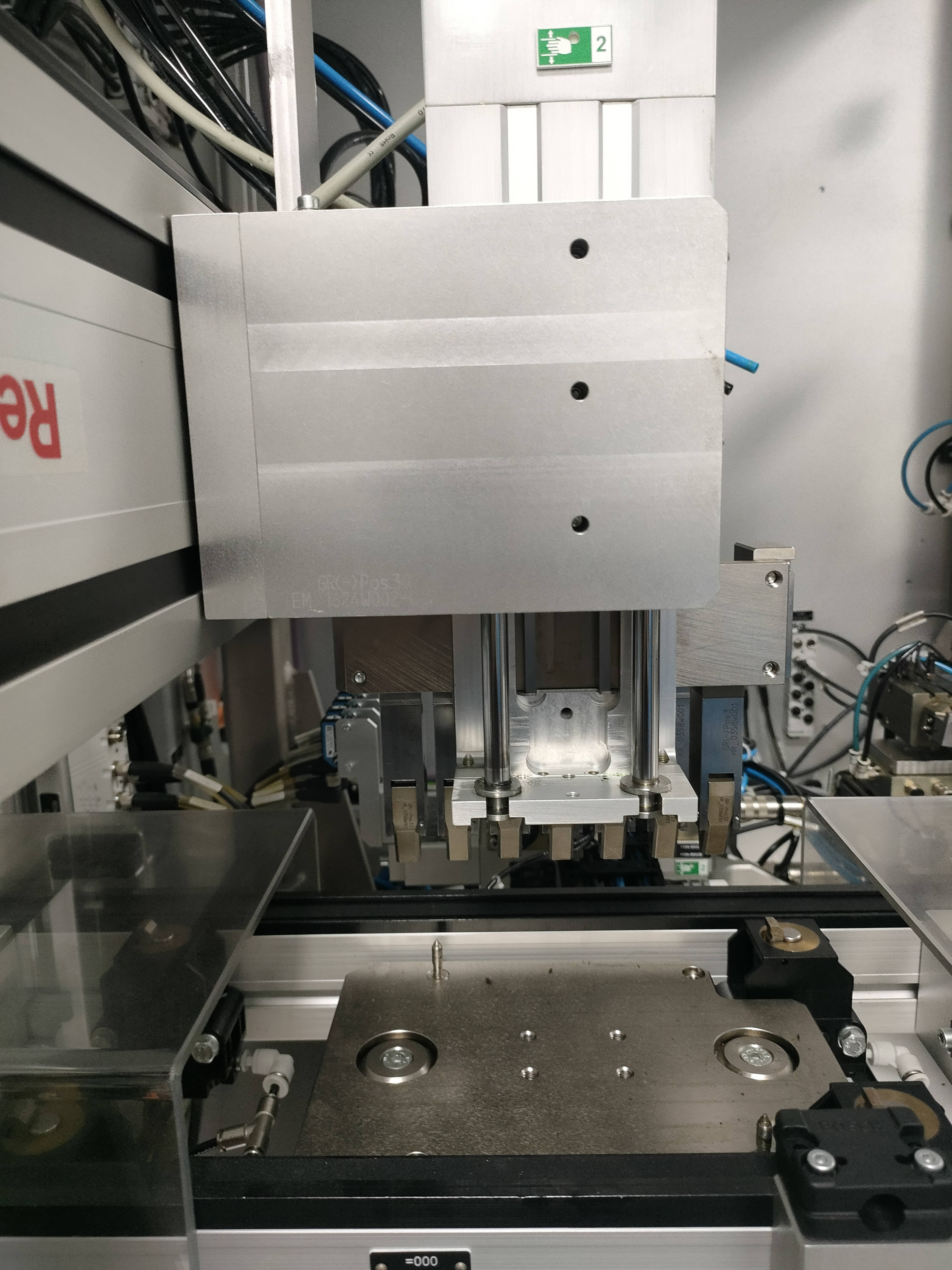

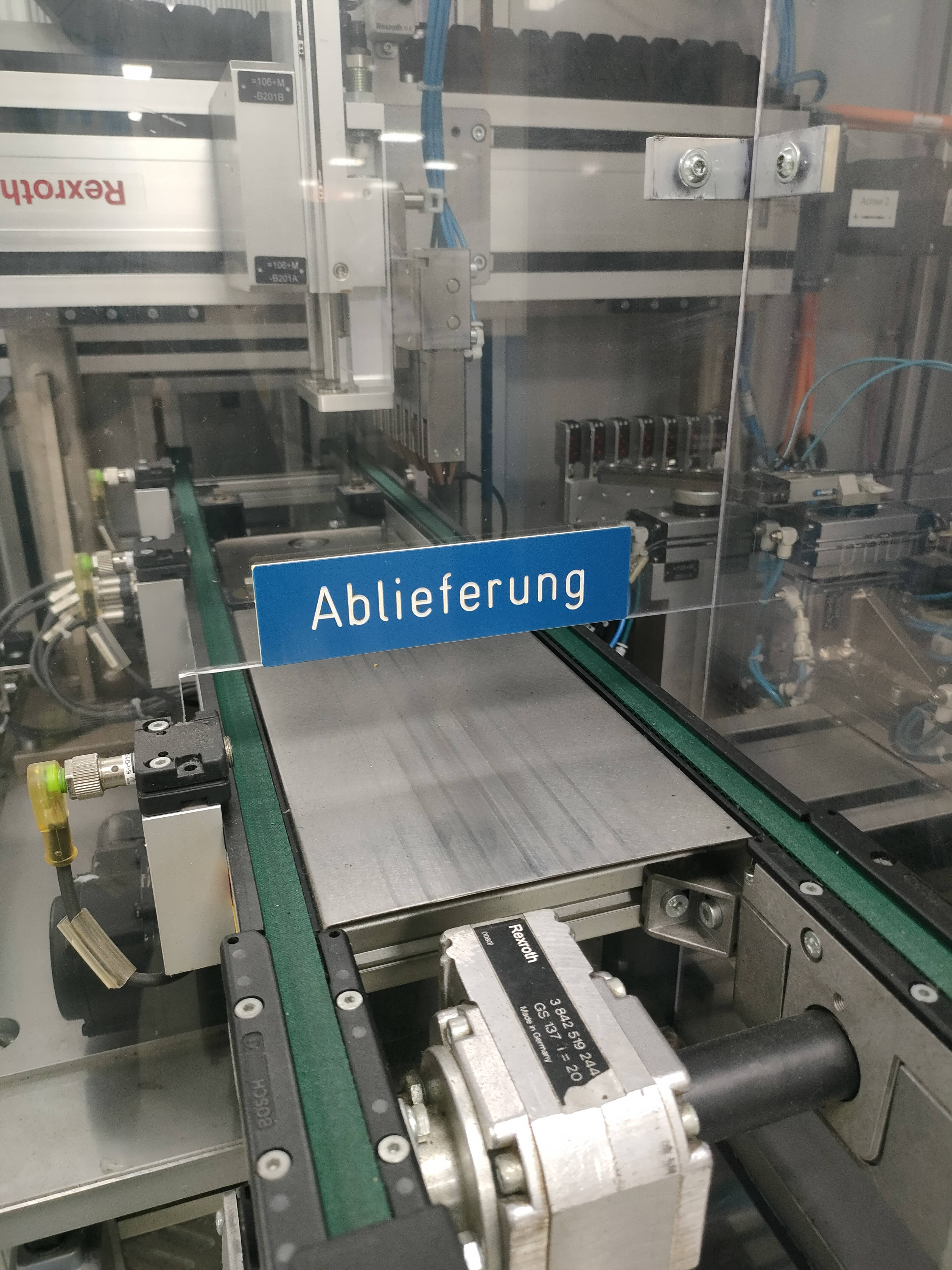

Automazione	Sistema di carico / trasferimento rotativo
Attrezzature aggiuntive	Sistema di aspirazione centrale, attrezzature di movimentazione e accessori associati
Lunghezza macchina	1.910 mm
Larghezza macchina	1.478 mm
Altezza macchina	2.060 mm
Peso macchina	Circa 2.000 kg
Documentazione	Disponibile secondo le informazioni sulle attrezzature fornite

*Il valore di 0,15 μm deve essere considerato come una capacità di processo dichiarata piuttosto che una specifica garantita. I risultati effettivi dipendono dalle condizioni del mandrino, dalla scelta della mola, dal dressaggio, dal sistema di serraggio, dal controllo della temperatura, dal materiale del pezzo e dalla calibrazione della macchina.

Le principali specifiche dimensionali e del mandrino sono anche coerenti con un elenco VOUMARD 100 indicizzato in modo indipendente che mostra corsa X/Z di 130 mm, capacità di rettifica interna di 2 × 90.000 giri/min e peso della macchina di circa 2 tonnellate.

Applicazioni idonee

La VOUMARD 100 è principalmente adatta per rettifica cilindrica interna di precisione, finitura di fori e produzione di piccoli componenti ad alta precisione. Le applicazioni tipiche possono includere:

Componenti per l'iniezione di carburante diesel e benzina, parti di iniettori e componenti di valvole di precisione
Inserti di stampi di precisione, stampi, boccole e componenti di guida
Utensileria di precisione in metallo duro e acciaio temprato
Anelli di cuscinetti, manicotti e fori di precisione
Componenti idraulici e di trasmissione per il settore automobilistico
Strumenti medicali e componenti meccanici di precisione
Manicotti di precisione, boccole e piccoli componenti cilindrici per il settore aerospaziale
Componenti per mandrini di macchine utensili
Cassetti di valvole idrauliche, corpi valvola e componenti per pompe
Attrezzature di precisione, pinze e componenti di serraggio
Componenti meccanici per semiconduttori e apparecchiature ottiche, dove è richiesta una geometria dei fori con tolleranze strette

Le attuali informazioni sul marchio VOUMARD identificano analogamente il settore automobilistico, aerospaziale, la produzione di cuscinetti, l'utensileria e la produzione di mandrini tra le sue aree di applicazione.

Domande frequenti

Questa VOUMARD 100 può davvero raggiungere una rotondità di 0,15 μm?

Le informazioni di produzione fornite indicano una prestazione di rotondità di circa 0,15 μm in condizioni operative appropriate. Poiché la precisione di rettifica dipende dalla geometria del pezzo, dal materiale, dalla mola, dalle condizioni di dressaggio, dalla stabilità termica, dal fissaggio e dalla taratura, raccomandiamo di confermare la tolleranza richiesta con una prova di rettifica su campione prima dell'accettazione finale.

Questa macchina è adatta per iniettori di carburante e componenti di precisione per l'automotive?

Sì. La macchina era in precedenza associata alla produzione di componenti per l'iniezione di carburante diesel, il che la rende particolarmente interessante per i produttori di componenti per iniettori, parti di valvole di precisione, piccole boccole e altri componenti automobilistici ad alta precisione. VOUMARD annovera inoltre i componenti per l'iniezione tra le applicazioni consolidate della sua tecnologia di rettifica.

Quali sono i principali vantaggi del controllo FANUC 16i e dei mandrini di rettifica da 90.000 giri/min?

Il sistema CNC FANUC 16i fornisce il controllo programmabile del processo di rettifica, mentre i mandrini per rettifica interna ad alta velocità sono adatti alla rettifica di fori di piccolo diametro, dove l'elevata velocità della mola è importante. Per gli acquirenti che utilizzano già apparecchiature controllate FANUC, la piattaforma di controllo può anche essere familiare al personale di manutenzione e produzione.

Posso provare la macchina prima di acquistarla?

Un acquirente serio dovrebbe richiedere un'ispezione all'accensione, una prova di rotazione del mandrino, un controllo del movimento degli assi, una verifica del sistema di misura e, ove possibile, una prova di rettifica su campione. Per una rettificatrice usata ad ultra-precisione, verificare la rotondità effettiva e la ripetibilità dimensionale con un pezzo rappresentativo è più significativo che affidarsi solo alle specifiche nominali.
