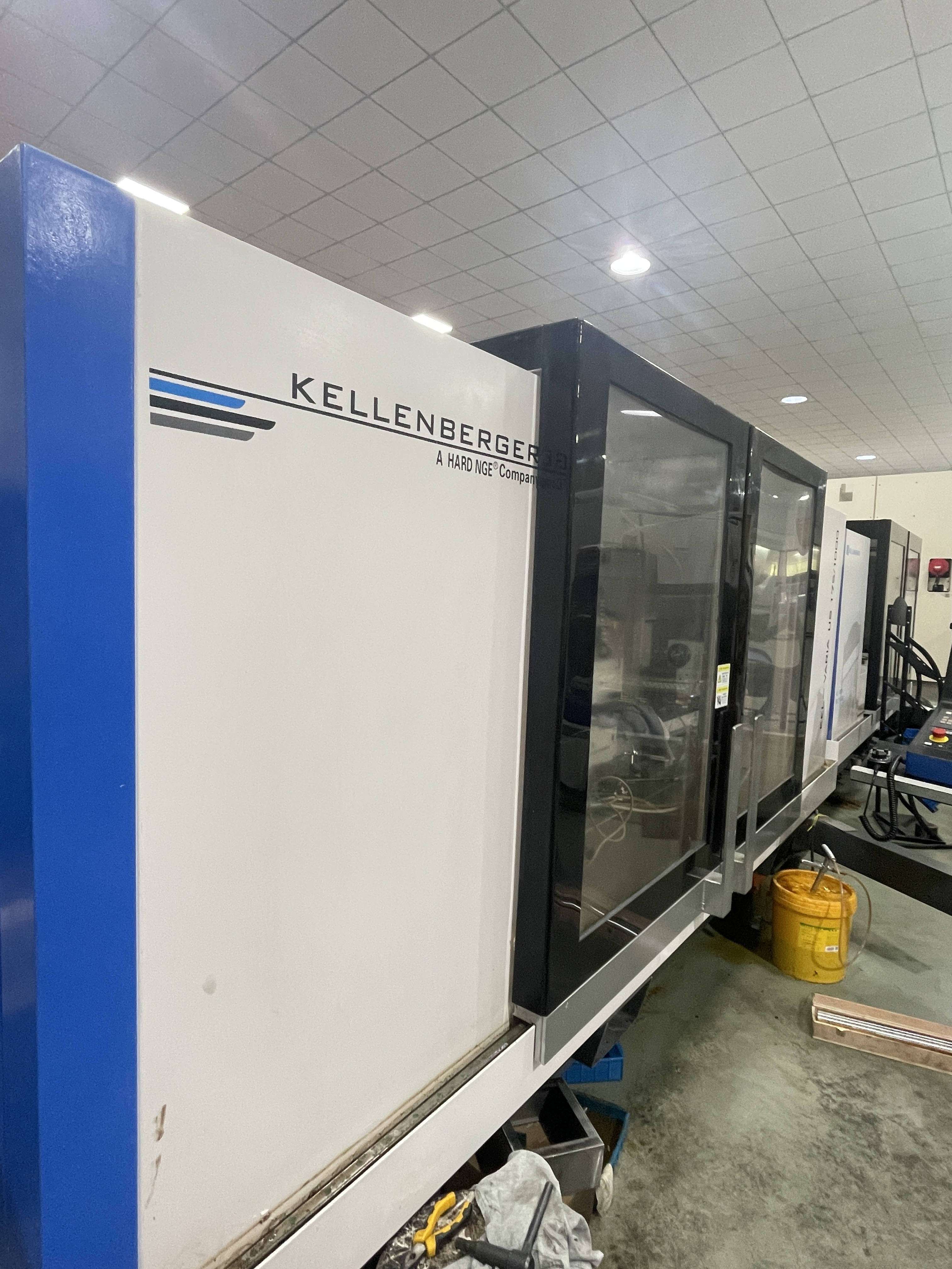

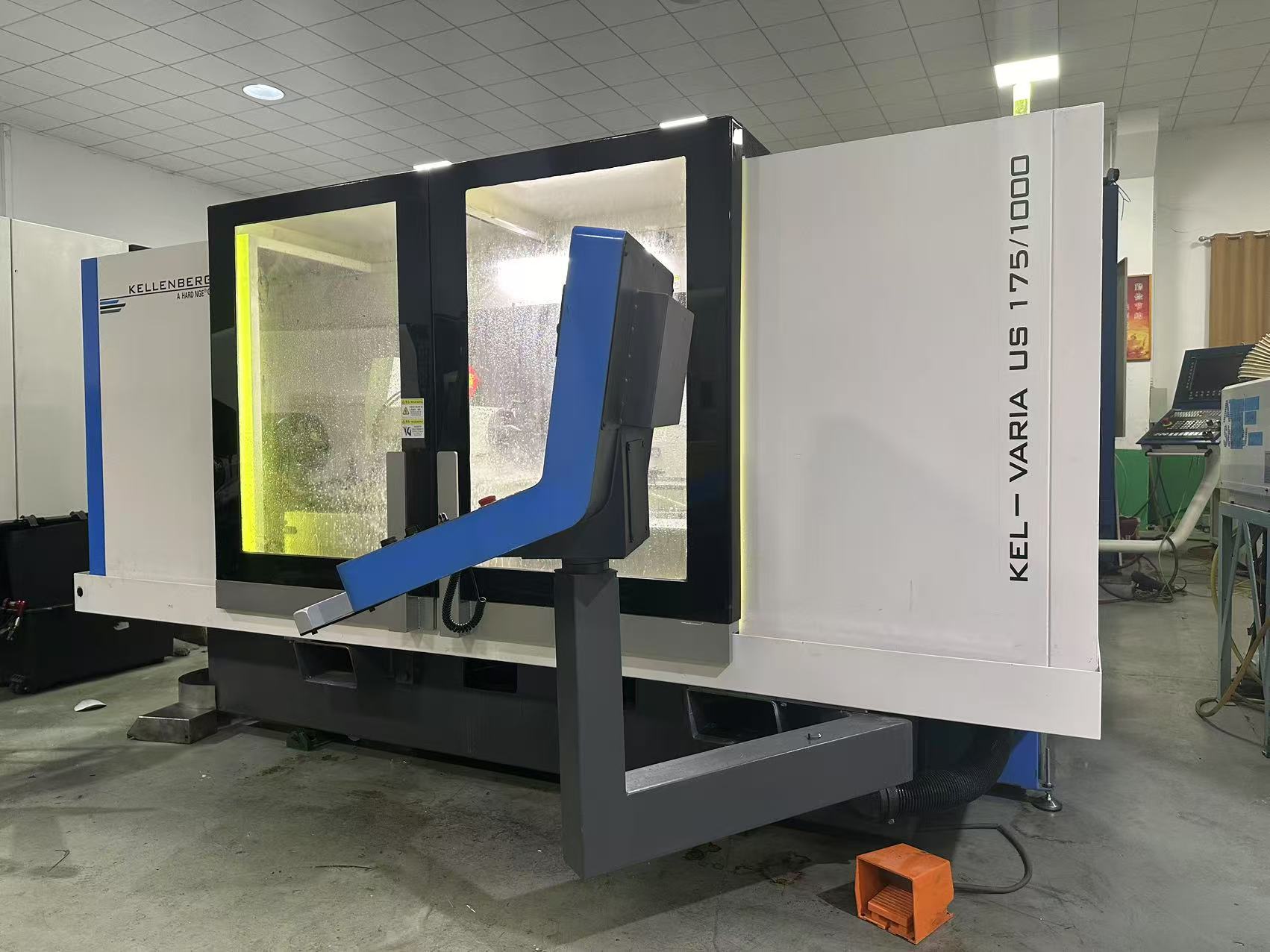

Gebrauchte KELLENBERGER VARIA RS 175/1000 CNC-Schleifmaschine

Karussell laden. ..

Produkt Highlight

Die gebrauchte KELLENBERGER VARIA RS 175/1000 CNC-Schleifmaschine ist eine Schweizer CNC-Rundschleifmaschine, die für die Präzisionsbearbeitung von Wellen, Spindeln und Rotationsbauteilen gebaut wurde. Diese Maschine verfügt über eine FANUC-31i-Steuerung, eine Schleiflänge von 1.000 mm, einen maximalen Schleifdurchmesser von 349 mm und eine duale Außenrundschleifkonfiguration. Ihre Kapazität für lange Werkstücke und referenzgenaue Schleifergebnisse im Mikrometerbereich machen sie zu einer starken Option für Präzisionsmaschinenbau, Automobil-, Luft- und Raumfahrt-, Hydraulik- und allgemeine Maschinenbauanwendungen.

Produktbeschreibung

Gebrauchte KELLENBERGER KEL-VARIA RS 175/1000 CNC-Zylinderschleifmaschine, hergestellt in der Schweiz, ist für hochpräzises Außenrundschleifen von Wellen, Spindeln und anderen rotierenden Komponenten ausgelegt.

Ausgestattet mit einer FANUC 31i CNC-Steuerung, 1.000 mm Schleiflänge, 349 mm maximalem Schleifdurchmesser und doppelter Außenrundschleif-Einrichtung bietet sie eine starke Kombination aus Präzision, Flexibilität und Kapazität für lange Werkstücke.

Ein Referenz-Schleifversuch an einer Welle Ø80 × 800 mm ergab ungefähr 0,3 μm Rundheit und etwa 1 μm Zylindrizität. Diese Werte sind Referenz-Testergebnisse und keine garantierten Fertigungstoleranzen, da die endgültige Genauigkeit von Einrichtung, Werkzeugen, Schleifscheibenzustand, Material und Betriebsumgebung abhängt.

Die Maschine ist derzeit in Kunshan, China zur Besichtigung verfügbar.

Technische Spezifikationen

Spezifikation	Details
Maschinenzustand	Gebraucht / aus Vorbesitz
Marke	KELLENBERGER

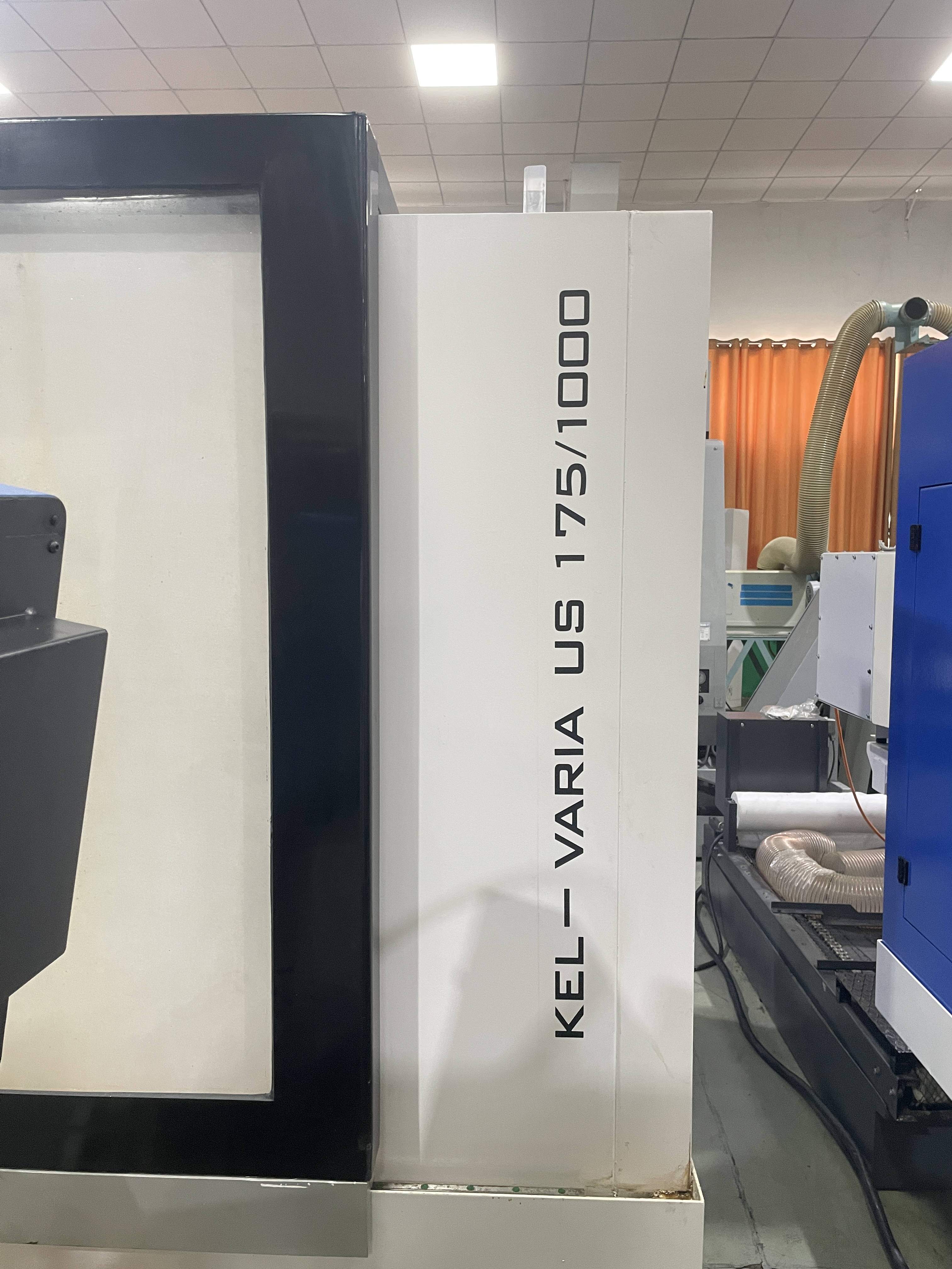

Modell	KEL-VARIA RS 175/1000
Maschinentyp	CNC-Zylinderschleifmaschine
Herkunftsland	Schweiz

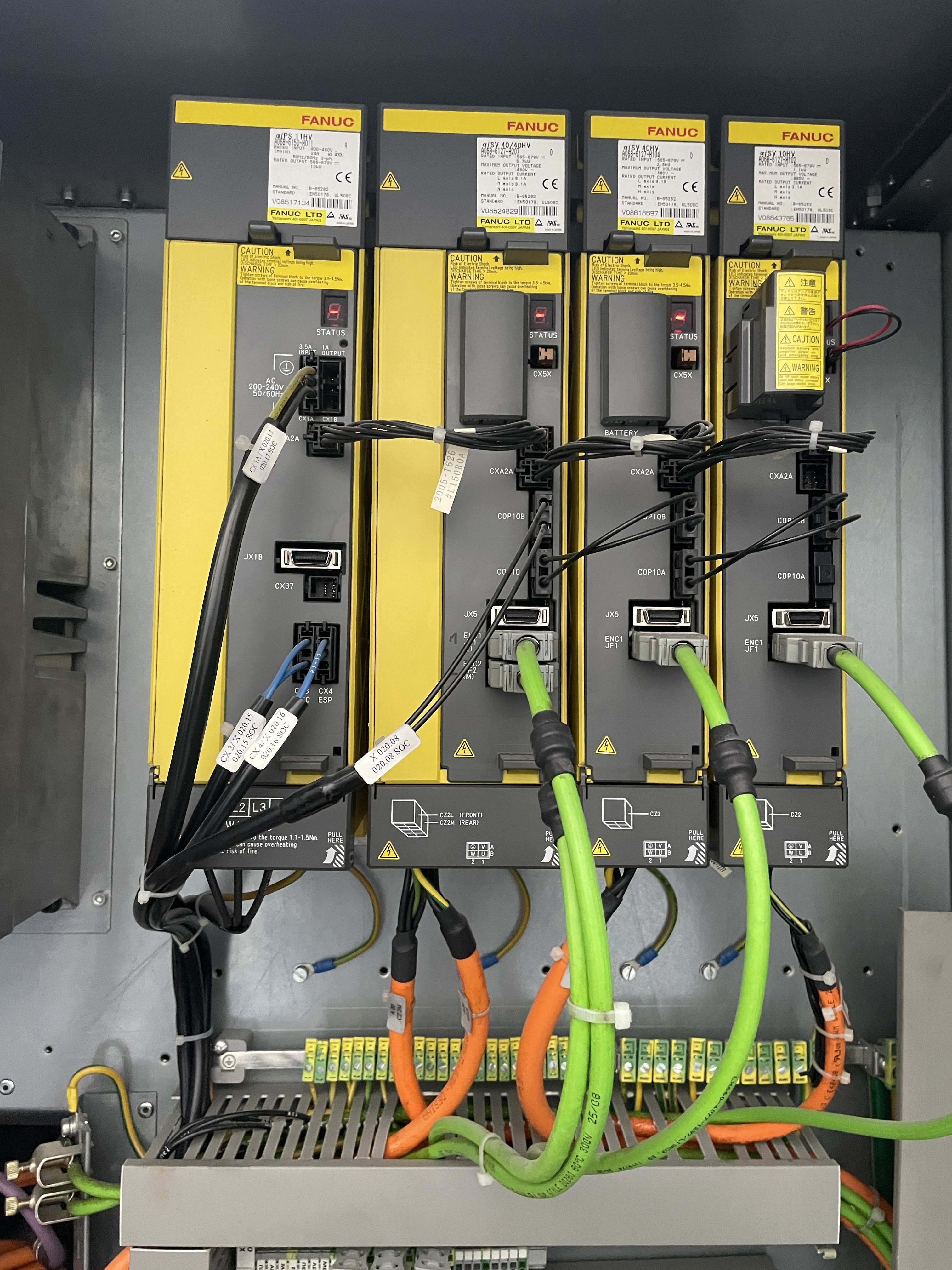

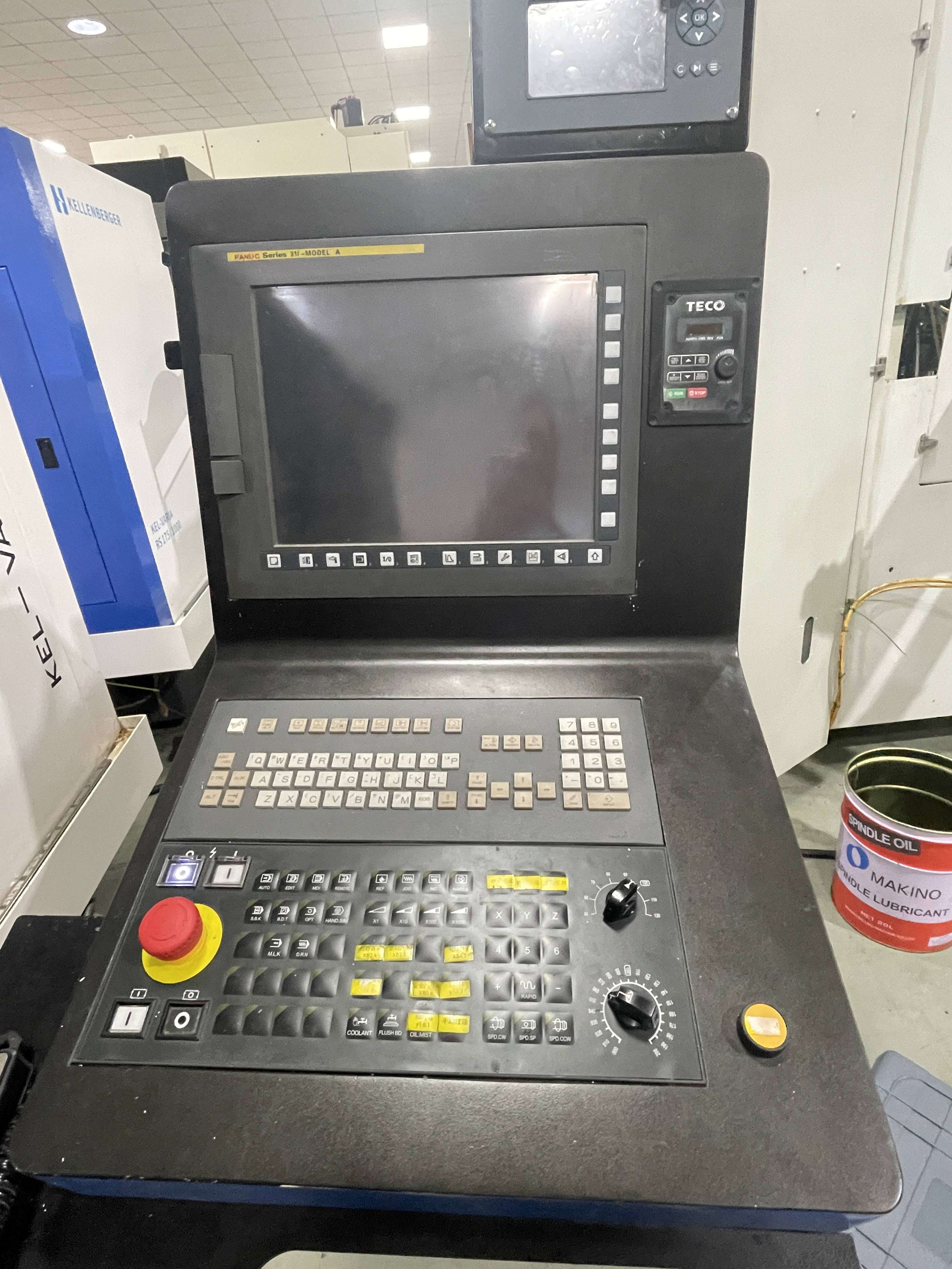

CNC-Steuerung	FANUC 31i
Spitzenhöhe	175 mm
Spitzenweite	1.000 mm
Schleiflänge	1.000 mm
Maximaler Schleifdurchmesser	349 mm
Maximales Werkstückgewicht zwischen Spitzen	100 kg
X-Achsen-Verfahrweg	320 mm
Z-Achsen-Verfahrweg	1.150 mm

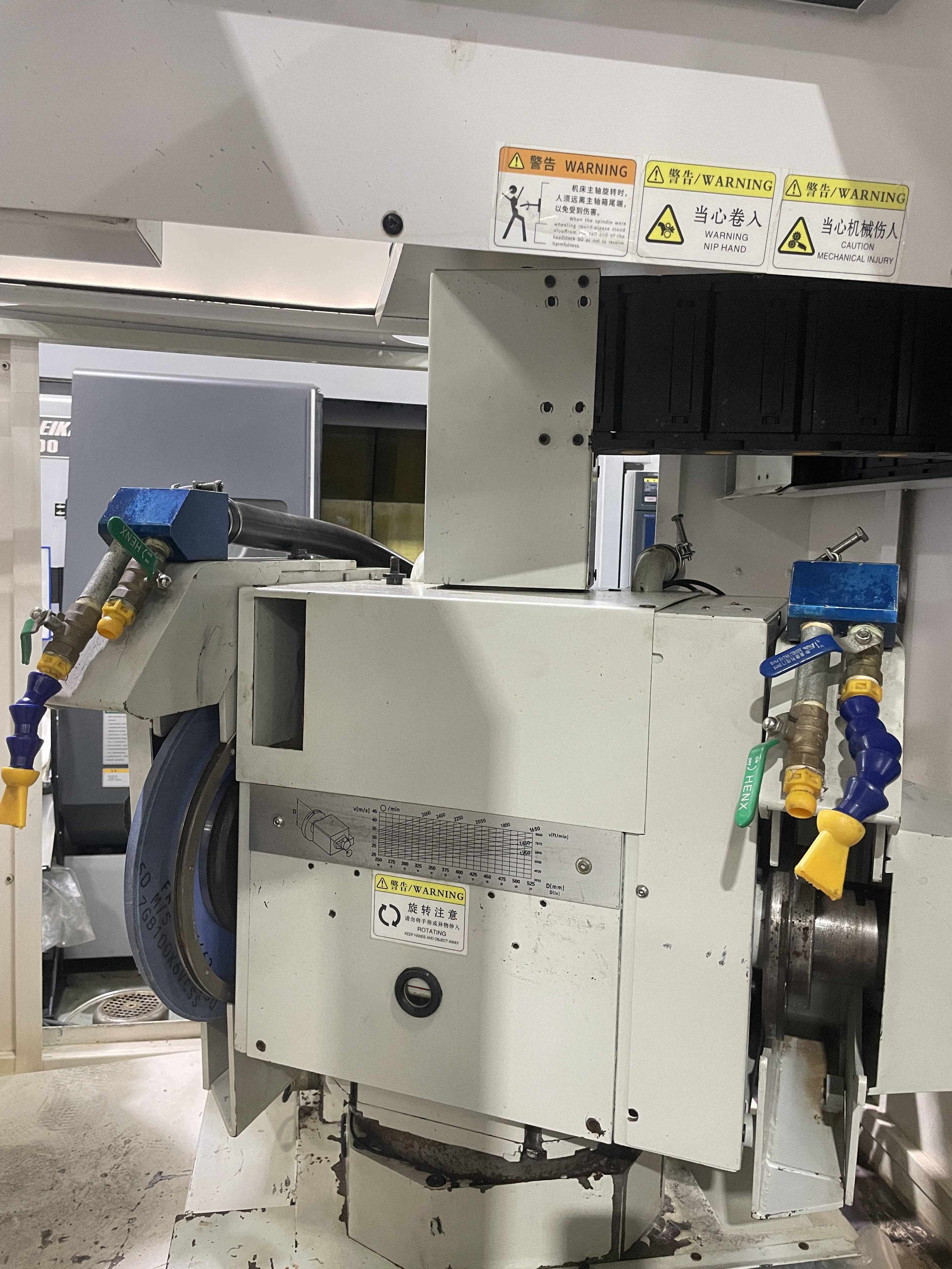

Schleifkonfiguration	Doppelte Außenrundschleif-Einrichtung
Abmessungen der linken Schleifscheibe	Ø400 × 63 × 127 mm
Drehzahl der linken Schleifscheibe	1.500–2.200 U/min
Umfangsgeschwindigkeit der Schleifscheibe	32 m/s
Eilganggeschwindigkeit	10 m/min
Drehzahl der sekundären / Werkstückspindel	8–800 U/min, gemäß den gelieferten Maschinendaten
Kegel der Werkstückspindel	MT5
Reitstockkegel	MT4
Reitstockhub	30 mm
Futterdurchmesser	200 mm
Maschinengewicht	Ca. 4.800 kg

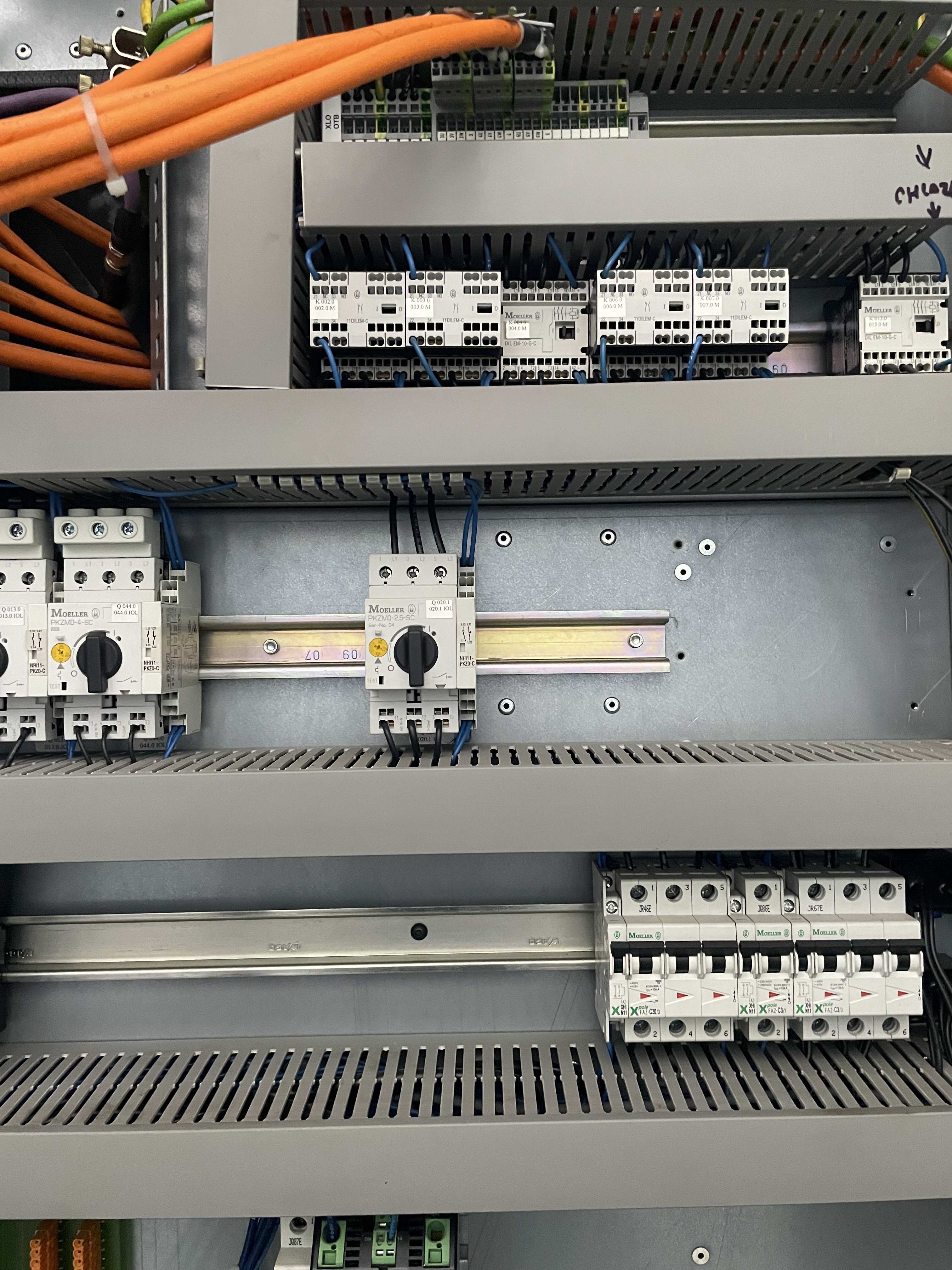

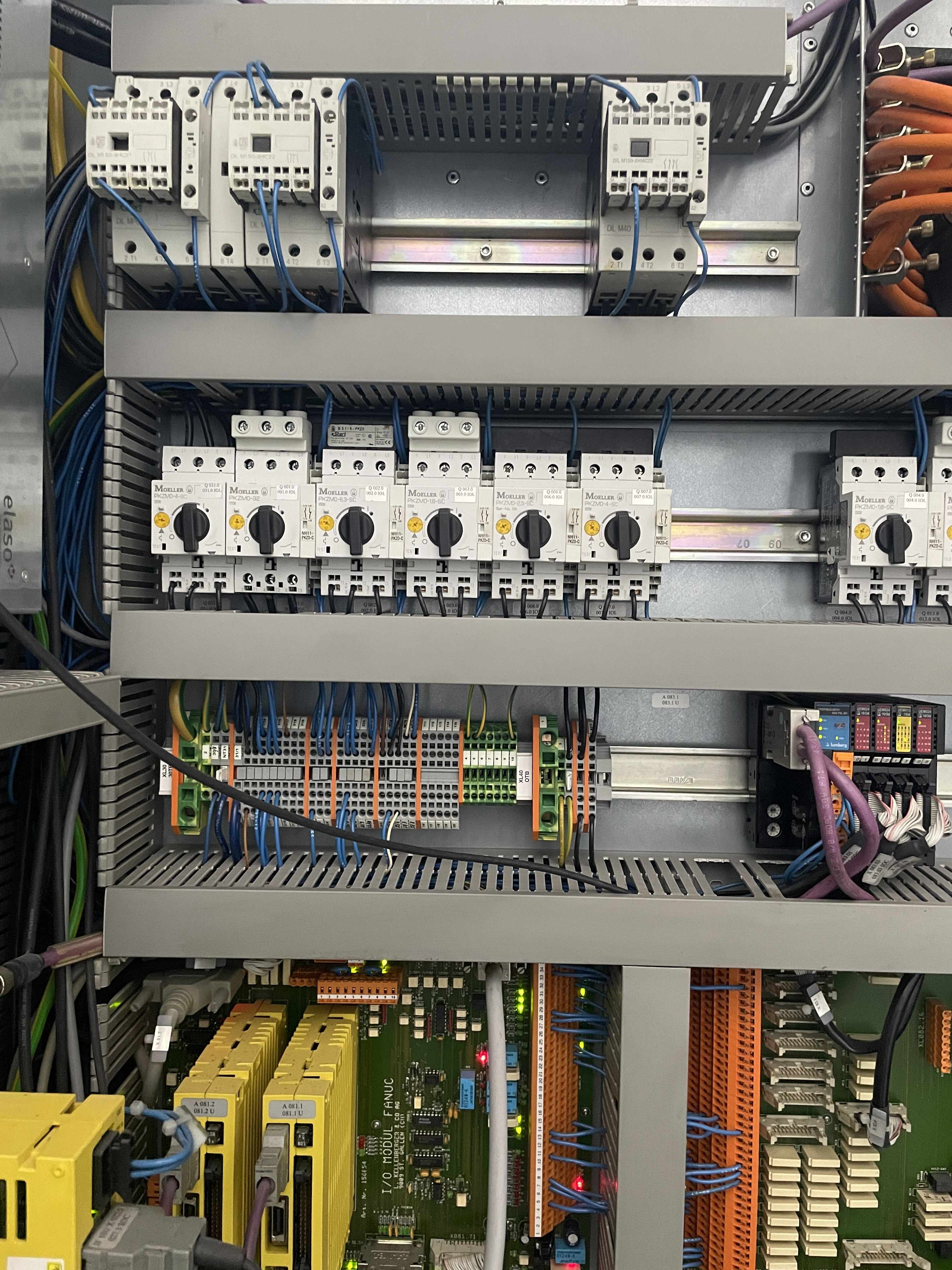

Stromversorgung	3 × 400 V, 50 Hz
Maschinenabmessungen	Ca. 4.840 × 2.260 × 2.120 mm
Präzisionssystem	Hydrostatische Ausführung an wesentlichen Maschinenachsen/Spindel gemäß gelieferter Konfiguration
Referenz-Rundheitsergebnis	Ca. 0,3 μm
Referenz-Zylindrizitätsergebnis	Ca. 1 μm
Referenz-Testwerkstück	Welle Ø80 × 800 mm

Genauigkeitshinweis: Die oben genannten Rundheits- und Zylindrizitätswerte sind Referenz-Testergebnisse für diese gebrauchte Maschine und dürfen nicht als garantierte Genauigkeit für jedes Werkstück oder jeden Schleifprozess interpretiert werden.

Anwendungen & geeignete Schleifaufgaben

Gebrauchte KELLENBERGER VARIA RS 175/1000 CNC-Schleifmaschine eignet sich besonders für Hersteller, die mittlere und lange rotierende Bauteile mit Präzisions-Außenrundschleifen bearbeiten müssen.

Typische Anwendungen sind:

Präzisions-Wellen- und Langwellenschleifen
Schleifen von Werkzeugmaschinenspindeln
Endbearbeitung von Motor- und Rotorwellen
Schleifen von Getriebe- und Antriebswellen
Schleifen von Hydraulik- und Pneumatikkomponenten
Herstellung von Präzisionslagerkomponenten
Komponenten für Automobil-Antriebsstränge
Bearbeitung von Wellen und rotierenden Komponenten für die Luft- und Raumfahrt
Herstellung von Werkzeughaltern und Präzisionswerkzeugen
Schleifen von Pumpenwellen und Ventilkomponenten
Herstellung von Präzisionsvorrichtungen und Lehren
Komponenten für Automatisierungsanlagen
Präzisionsteile für Halbleiteranlagen
Form- und Werkzeugkomponenten
Präzisionsfertigung in kleinen Losgrößen und mit hoher Variantenvielfalt

Der Achsabstand von 1.000 mm macht die Maschine besonders attraktiv für Werkstätten, die lange Präzisionswellen bearbeiten müssen, ohne auf eine wesentlich größere Rundschleifmaschine umsteigen zu müssen.

FAQ (häufig gestellte Fragen)

Kann diese Maschine Wellen bis zu 1 Meter Länge schleifen?

Ja. Die Maschine hat einen Spitzenabstand von 1.000 mm und eine Schleiflänge von etwa 1.000 mm, wodurch sie für viele lange Wellen, Spindeln und zylindrische Bauteile geeignet ist. Die tatsächlich nutzbare Länge hängt von der Werkstückaufnahme und dem Schleifaufbau ab.

Wie groß ist der maximale Schleifdurchmesser der KEL-VARIA RS 175/1000?

Der angegebene maximale Schleifdurchmesser beträgt ca. 349 mm, bei einer Spitzenhöhe von 175 mm.

Welche Schleifgenauigkeit kann ich von dieser gebrauchten KELLENBERGER-Schleifmaschine erwarten?

Ein Referenztest an einem Werkstück Ø80 × 800 mm ergab eine Rundheit von etwa 0,3 μm und eine Zylindrizität von rund 1 μm. Die tatsächliche Fertigungsgenauigkeit hängt von der Maschineneinrichtung, dem Zustand der Schleifscheibe, dem Abrichten, der Werkstückaufnahme, dem Werkstoff, der Temperatur und den Prozessparametern ab.
